A socket flänsär en kritisk rörkomponent designad för system med liten diameter, högt tryck och hög temperatur. I denna djupgående guide förklarar vi vad en hylsfläns är, hur den fungerar, dess strukturella fördelar, dimensionella standarder, materialalternativ, och varför det fortfarande är en föredragen lösning i säkerhetskritiska industrier som olja och gas, kemisk process, och kraftproduktion. Utifrån verklig ingenjörspraxis och tillverkningsexpertis frånLongan, den här artikeln hjälper ingenjörer, inköpare och projektledare fattar välgrundade beslut med tillförsikt.

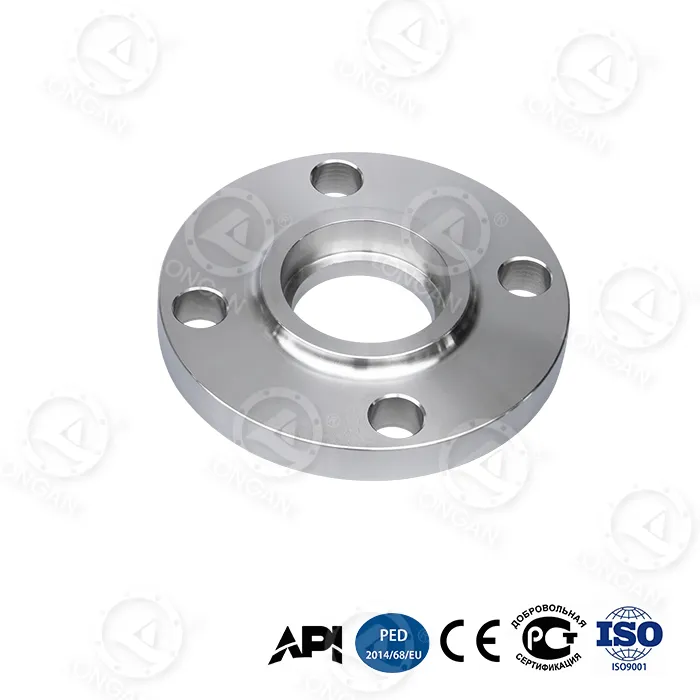

A uttagsfläns, även känd som en hylsa svetsfläns, är en typ av rörfläns designad med en försänkt hylsa som gör att röret kan föras in innan kälsvetsning appliceras runt ytterkanten. Till skillnad från slip-on flänsar, röret passerar inte genom flänshålet; istället stannar den inuti uttaget, vilket skapar en kompakt och säker skarv.
Hylsflänsar används främst försmå nominella rörstorlekar, vanligtvis NPS ½″ till 3″, där högt tryck, höga temperaturer och utrymmesbegränsningar kräver överlägsen ledintegritet.
Du kan utforska detaljerade produktspecifikationer direkt frånTillverkningssida för Longans uttagsfläns, som beskriver materialalternativ, tryckklasser och bearbetningsprecision.
Designprincipen bakom en mufffläns är enkel men effektiv: genom att begränsa rörrörelser och koncentrera svetsspänningen på utsidan minimerar det risken för inre svetsfel.
Röret förs in i hylsan tills det når axeln, dras sedan tillbaka något (vanligtvis 1,6 mm) för att tillåta för termisk expansion. En kälsvets appliceras externt och fäster röret stadigt vid flänskroppen.
Denna design eliminerar behovet av stumsvetsar med full penetration, vilket minskar svetstiden samtidigt som den mekaniska styrkan bibehålls.
Hylsflänsar används allmänt i högtryckssystem på grund av följande fördelar:
Branscher som är starkt beroende av uttagsflänsar inkluderar:
| Material | Standard | Typisk tillämpning |
|---|---|---|
| Kolstål | ASTM A105 | Allmänna högtrycksrörledningar |
| Rostfritt stål | ASTM A182 F304/F316 | Frätande och hygieniska system |
| Legerat stål | ASTM A182 F11/F22 | Högtemperaturtjänster |
Longan erbjuder full materialspårbarhet och PMI-testning för att säkerställa att varje sockelfläns uppfyller projektspecifikationerna.
Hylsflänsar tillverkas enligt stora globala standarder:
Tryckklasser sträcker sig vanligtvis från klass 150 till klass 2500, vilket gör uttagsflänsar lämpliga för extrema driftsförhållanden.
| Typ av fläns | Styrka | Typiskt storleksintervall | Användningsfall |
|---|---|---|---|
| Hylsfläns | Hög | Liten diameter | Högtrycks- och kompakta system |
| Slip On Fläns | Medium | Bred | Lågt till medeltryck |
| Svetshalsfläns | Mycket hög | Alla storlekar | Kritiska stresssystem |
Hos Longan tillverkas hylsflänsar med CNC-bearbetning, strikt dimensionskontroll och full överensstämmelse med internationella standarder. Varje parti genomgår visuell inspektion, mekanisk testning och ytbehandlingsverifiering.
Denna tillverkningsdisciplin säkerställer att varje levererad hylsfläns fungerar tillförlitligt i krävande miljöer.
Ja, när de är ordentligt svetsade och installerade fungerar hylsflänsar bra under cykliska tryckförhållanden.
Större diametrar ökar spänningskoncentrationen och svetssvårigheterna, vilket gör andra flänstyper mer praktiska.
Absolut. Tillval av rostfritt stål och legeringar ger utmärkt korrosionsbeständighet.
Att välja rätt uttagsfläns handlar inte bara om specifikationer – det handlar om långsiktig systemsäkerhet, prestanda och kostnadseffektivitet. Med beprövad tillverkningserfarenhet och globalt projektstöd är Longan redo att hjälpa dig att välja den mest pålitliga lösningen för din applikation.
Om du planerar ett nytt projekt eller behöver teknisk support,kontakta ossidag för att diskutera dina krav på uttagsflänsar med vårt ingenjörsteam.
