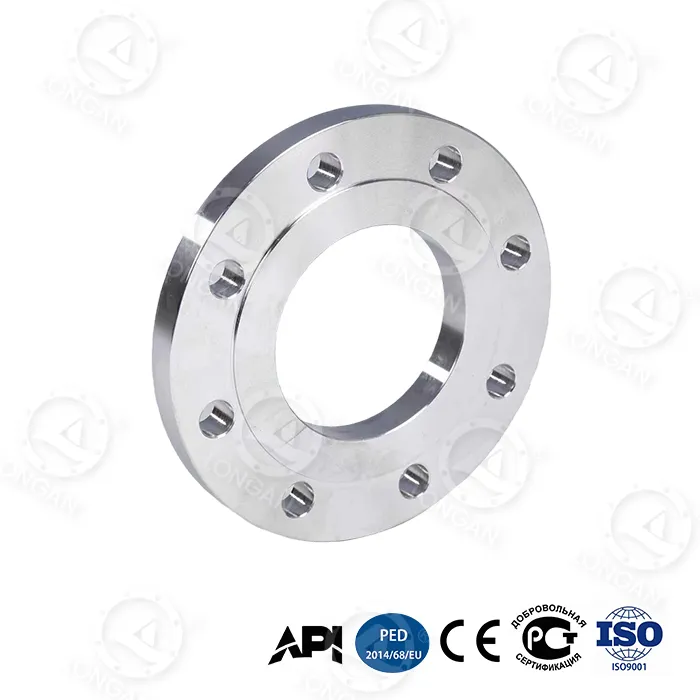

Hur förhindrar Flat Welding Flange 304 Smooth Face läckor?

Artikelsammanfattning:Flat svetsfläns 304 slät yta hjälper till att skapa en tillförlitlig röranslutning när dess tätningsyta, packning, dimensioner och installationsförhållanden är korrekt matchade. På Wenzhou Longan Flange Co., Ltd. tillverkar vi industriella flänsar med egen smides-, bearbetnings- och testkapacitet. I den här artikeln förklarar vi hur flänsytans kvalitet, materialval, dimensionsnoggrannhet och installationsmetoder samverkar för att minska läckagerisker i industriella rörsystem.

Innehållsförteckning

• Vad orsakar läckage vid en flänsanslutning?
• Hur hjälper ett slätt ansikte till att förhindra läckor?
• Hur ska du matcha packningen till flänsen?
• Varför spelar dimensioner och tryckklasser någon roll?
• Hur kan köpare verifiera flänskvalitet?
• Var används 304 Smooth Face Flanges?
• Vanliga frågor

Vad orsakar läckage vid en flänsanslutning?

Flänsläckage beror sällan på en enda faktor. Enligt vår erfarenhet måste anslutningen betraktas som en komplett montering, inklusive flänsytor, packning, bultar, rörinriktning och driftsförhållanden. En fläns tillverkad till rätt nominell storlek kan fortfarande läcka om dess tätningsyta är skadad eller packningen är olämplig för processvätskan. Vid bedömning av aFlat svetsfläns 304 slät yta, rekommenderar vi att du kontrollerar följande potentiella orsaker före installation:

• Ojämna tätningsytor:Skevhet, repor, bucklor eller alltför stora ytojämnheter kan förhindra jämn kontakt med packningen.
• Felaktigt val av packning:En packning som inte tål vätskan, temperaturen eller trycket kan försämras eller förlora sin tätningsförmåga.
• Feljusterade rör:Överdriven rörspänning eller dålig inriktning kan skapa ojämna belastningar över flänsförbandet.
• Ojämn bultbelastning:Felaktiga åtdragningssekvenser eller inkonsekventa bultbelastningar kan minska packningens kompression i vissa områden.
• Olämpliga driftsförhållanden:Tryckfluktuationer, termisk cykling, vibrationer och korrosion kan påverka långvarig ledintegritet.

Att identifiera dessa risker tidigt hjälper inköpsteam och projektingenjörer att definiera rätt tillverkningstoleranser och installationskrav istället för att förlita sig på enbart flänsmaterialet.

Hur hjälper ett slätt ansikte till att förhindra läckor?

En slät tätningsyta ger en kontaktyta för packningen mellan två anslutna komponenter. När ytgeometrin och ytfinishen uppfyller de specificerade kraven kan packningen komprimeras mer konsekvent och fylla små ytojämnheter. Detta hjälper till att minska potentiella läckagevägar över fogen. Men slät betyder inte automatiskt läckagesäker. Lämplig ytfinish beror på packningsmaterial, flänsdesign, tillämplig standard och serviceförhållanden. En alltför grov yta kan störa packningskontakten, medan en olämplig finish eller skadad yta också kan äventyra tätningen. För en platt svetsfläns 304 slät yta bör köpare bekräfta tre viktiga egenskaper:

• Planhet i ansiktet:Tätningsytan bör hållas inom den dimensionella tolerans som anges i den godkända ritningen eller tillämplig standard.
• Ytjämnhet:Den önskade finishen bör matcha packningstillverkarens rekommendationer och flänsspecifikationen.
• Ytans skick:Den färdiga ytan bör inspekteras för synliga repor, bucklor, korrosion och bearbetningsdefekter som kan påverka packningskontakten.

Wenzhou Longan Flange Co., Ltd. hanterar smide och bearbetning internt, vilket gör att produktionskraven kan hanteras över flera tillverkningssteg. För projekt med strikta tätningskrav bör köpare specificera de erforderliga planhets- och grovhetsvärdena före produktion och begära inspektionsdokument för att verifiera efterlevnaden.

Hur ska du matcha packningen till flänsen?

Packningen är en kritisk del av tätningssystemet. Även en korrekt bearbetad fläns kan läcka när den paras ihop med en packning som är inkompatibel med processmediet eller inte kan upprätthålla tillräcklig kompression under driftsförhållanden. Innan du beställer en flänsmontering rekommenderar vi att du bekräftar följande detaljer med projektingenjören eller packningsleverantören:

• Vätskekompatibilitet:Verifiera motståndet mot processvätskan, rengöringskemikalier och andra ämnen som kan komma i kontakt med packningen.
• Temperaturområde:Kontrollera både normal drifttemperatur och förutsebara temperaturavvikelser.
• Tryckförhållanden:Kontrollera att packningen är lämplig för de specificerade driftstrycket och tryckfluktuationerna.
• Packningsmått:Kontrollera innerdiametern, ytterdiametern, tjockleken och erforderlig kontaktyta.
• Fläns mot:Se till att packningsdesignen är kompatibel med den specificerade släta eller plana tätningsytan.

Termen "slät yta" bör bekräftas mot ritningen och tillämplig flänsstandard. Olika standarder och tillverkare kan använda olika beläggningsterminologi, så köpare bör inte utgå ifrån att varje plan yta har identiska dimensioner eller tätningskrav.

Varför spelar dimensioner och tryckklasser någon roll?

Måttnoggrannhet påverkar både montering och tätningsprestanda. Felaktigt bulthålsavstånd kan försvåra installationen, medan en flänstjocklek eller beklädnadsgeometri som skiljer sig från den godkända konstruktionen kan påverka fogbelastningen. Tryckklassificering kräver också noggrann uppmärksamhet. En fläns gjord av 304 rostfritt stål är inte automatiskt lämplig för varje tryck eller temperatur. Dess tillåtna serviceförhållanden beror på tillämplig standard, storlek, design, materialegenskaper och driftstemperatur. Tabellen nedan listar de viktigaste specifikationerna som är värda att kontrollera innan du köper.

Specifikation	Vad ska verifieras	Relevans för förebyggande av läckage
Materialklass	304 rostfritt stål och specificerad materialstandard	Stöder materiallämplighet och korrosionsbeständighet
Nominell storlek	DN eller NPS, hål och passande rördimensioner	Hjälper till att säkerställa korrekt passform och inriktning
Tätande ansikte	Yttyp, planhet och specificerad ytjämnhet	Stöder konsekvent packningskontakt
Bolthålsmönster	Bultcirkeldiameter, hålantal och håldiameter	Hjälper till att uppnå korrekt montering och bultbelastning
Tryck och temperatur	Konstruktionsförhållanden och tillämplig tryckklassificering	Hjälper till att förhindra användning utöver flänsens nominella förhållanden
Packningskrav	Material, dimensioner och driftsgränser	Hjälper till att bibehålla tätningen under verkliga serviceförhållanden
Inspektionsprotokoll	Materialcertifikat och resultat av måttbesiktning	Ger bevis på att den levererade produkten uppfyller specifikationen

För icke-standardiserade projekt erbjuder Wenzhou Longan Flange Co., Ltd. anpassad flänstillverkning och OEM-tjänster. Att tillhandahålla en godkänd ritning och fullständiga driftsförhållanden vid offertskedet hjälper till att minska specifikationsluckor och undvika kostsamma förändringar efter produktion.

Hur kan köpare verifiera flänskvalitet?

Kvalitetskontroller bör omfatta material, bearbetning, dimensioner och spårbarhet snarare än att fokusera enbart på det färdiga utseendet. Hos Wenzhou Longan Flange Co., Ltd. inkluderar våra tillverkningsmöjligheter smide, bearbetning och testning. Företagets ERP-system online stöder hantering av produktionsdata från inmatning av råmaterial till leverans av färdig produkt. För inkommande inspektion eller leverantörsutvärdering föreslår vi att du använder en checklista som följande:

• Jämför materialcertifikatet och produktidentifieringen med inköpsordern.
• Mät flänsens ytterdiameter, tjocklek, hål och bulthålsmönster mot den godkända ritningen.
• Inspektera tätningsytan för skador och verifiera specificerad planhet och grovhet med lämpliga mätmetoder.
• Bekräfta att flänsstandarden och tryckklassificeringen matchar projektkraven.
• Kontrollera materialmärkningar och tillgängliga batchregister för spårbarhet.
• Inspektera förpackningen för att säkerställa att förseglingsytan är skyddad under lagring och transport.

För krävande pipelineprojekt bör man komma överens om inspektionskriterier innan tillverkningen påbörjas. Om projektet kräver tredjepartsinspektion, positiv materialidentifiering eller ytterligare testning, bör dessa krav registreras i inköpsspecifikationen.

Var används 304 Smooth Face Flanges?

304-flänsar av rostfritt stål används i en rad industriella rör- och utrustningsanslutningar där deras mekaniska egenskaper och korrosionsbeständighet passar arbetsmiljön. Typiska tillämpningar kan inkludera vattenrelaterade system, allmänna processrör, utvald utrustning för livsmedelsbearbetning och anslutningar. Lämpligheten ska alltid bedömas mot de faktiska servicevillkoren:

• Vatten- och elledningar:Tänk på vattenkemi, temperatur, tryck och packningskompatibilitet.
• Utrustning för livsmedelsförädling:Kontrollera rengöringskrav, specifikationer för ytfinish och tillämpliga hygienstandarder.
• Allmän kemisk bearbetning:Granska den kemiska kompatibiliteten noggrant, särskilt där klorider eller aggressiva ämnen förekommer.
• Anslutningar för industriell utrustning:Bekräfta passningsmått, vibrationsförhållanden och åtkomst till installationen.

Wenzhou Longan Flange Co., Ltd. tillverkar industriella flänsar för sektorer inklusive olja och gas, petrokemisk process, kraftgenerering och infrastruktur. Lämplig flänstyp och material bör bestämmas av teknisk specifikation snarare än branschnamnet enbart.

Vanliga frågor

1. Kan en slät yta helt förhindra flänsläckage?

Nej. En lämplig slät yta hjälper till att ge konsekvent kontakt med packningen, men förebyggande av läckage beror också på packningskompatibilitet, bultbelastning, inriktning, driftsförhållanden och korrekt installation.

2. Vilken ytfinish ska jag ange för en 304 slät fläns?

Den önskade finishen beror på flänsstandard, packningstyp och projektspecifikation. Köpare bör ange erforderlig grovhet och planhet på ritningen och bekräfta tillämplig kontrollmetod med tillverkaren.

3. Är 304 rostfritt stål lämpligt för frätande vätskor?

Den är lämplig för många allmänna miljöer men inte alla frätande media. Klorider och vissa aggressiva kemikalier kan orsaka lokal korrosion. Processvätskan, koncentrationen och driftstemperaturen bör ses över innan materialvalet.

4. Vilken information behövs för att beställa en Flat svetsfläns 304 slät yta?

Ange nominell storlek, tillämplig standard, tryckklass, materialkvalitet, yttyp, kvantitet, leveranskrav och godkänd ritning där sådan finns. Inkludera särskilda krav på inspektion och spårbarhet i inköpsordern.

5. Kan Wenzhou Longan Flange Co., Ltd. leverera skräddarsydda flänsar?

Ja. Företaget tillverkar olika flänstyper och tillhandahåller OEM-tjänster för skräddarsydda, icke-standardiserade produkter. Produktionsgenomförbarhet och ledtid beror på dimensioner, material, ritning och orderkrav.

6. Hur lång tid tar flänsproduktion vanligtvis?

Företagets angivna typiska produktionsledtid är två till fyra veckor, beroende på produktens komplexitet och arbetsbelastning. Bekräfta schemat för den specifika beställningen innan du gör en inköpsorder.

7. Vilka dokument bör köpare begära för att verifiera flänsens kvalitet?

Beroende på projektet kan köpare begära materialtestcertifikat, dimensionsinspektionsrapporter, spårbarhetsregister och tillämplig kvalitetssystemdokumentation. Eventuell ytterligare testning eller tredjepartsinspektion bör överenskommas före produktion.

Att förhindra flänsläckage börjar med att matcha tätningsytan, packningen, materialet och dimensionerna till de faktiska serviceförhållandena. En platt svetsfläns 304 slät yta kan ge en tillförlitlig anslutning när tillverkningstoleranser kontrolleras och installationskraven följs. För produktspecifikationer eller skräddarsydda flänsförfrågningar, kontaktaWenzhou Longan Flange Co., Ltd.med dina ritningar och projektkrav.
