Hur gängad fläns betjänar halvledarlinjer med hög renhet?

I en halvledartillverkningsanläggning mäts renheten hos de gaser och kemikalier som används i tillverkningsprocessen i delar per biljon. En enda partikel av damm, ett spår av fukt eller en mikroskopisk läcka kan förstöra en hel sats av wafers. Rörsystemen som transporterar dessa ultrarena gaser och kemikalier är bland de mest krävande inom alla branscher. Varje komponent – ​​varje ventil, varje koppling, varje fläns – måste uppfylla höga krav för renhet, materialrenhet och täthet. Den gängade flänsen är en av de kritiska komponenterna i dessa linjer med hög renhet. Det ger ett sätt att ansluta rör, ventiler och utrustning samtidigt som integriteten i den ultrarena miljön bibehålls.

Frågan om hur en gängad fläns betjänar halvledarlinjer med hög renhet är en fråga om design, material och tillverkningsprecision. Flänsen måste vara gjord av högrent rostfritt stål, vanligtvis 316L eller 316L VAR, som motstår korrosion och minimerar avgasning. Den måste ha en slät, passiv ytfinish som förhindrar partikelvidhäftning och främjar rengöringsbarheten. Den måste bearbetas med exakta toleranser för att säkerställa en tät tätning. Och den måste rengöras och förpackas noggrant för att förhindra kontaminering under installationen. Den här artikeln kommer att undersöka rollen av den gängade flänsen i halvledarlinjer med hög renhet, och täcker materialkraven, designfunktionerna, tillverkningsprocesserna och kvalitetskontrollåtgärderna som säkerställer prestanda. Vi kommer också att tillhandahålla detaljerade specifikationer för våraGängade flänsarfrån vår fabrik på Wenzhou Longan Flange Co., Ltd.

Innehållsförteckning

• 1. Vad är en gängad fläns och var används den i halvledaranläggningar?
• 2. Varför spelar materialrenhet betydelse för gasledningar med hög renhet?
• 3. Hur påverkar ytfinish rengöringsbarhet och partikelkontroll?
• 4. Vilka designegenskaper säkerställer en tät tätning?
• 5. Hur rengörs och förpackas gängade flänsar för halvledaranvändning?
• 6. Vilka är nyckelspecifikationerna för gängade flänsar av halvledarkvalitet?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är en gängad fläns och var används den i halvledaranläggningar?

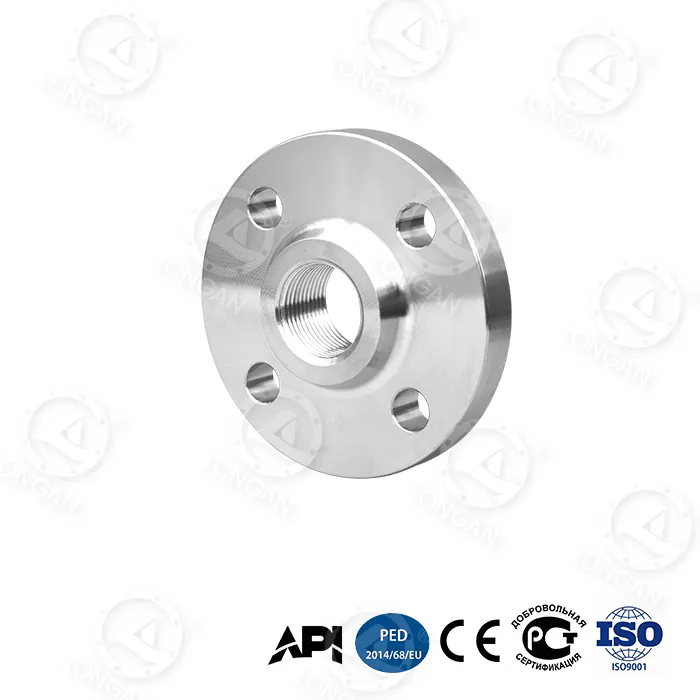

En gängad fläns är en typ av fläns som fästs på ett rör med hjälp av en gängad anslutning. Flänsen har ett gängat hål som matchar de yttre gängorna på röränden. Flänsen skruvas fast på röret och fästs sedan vanligtvis med en tätningssvets eller en baksvets för att förhindra läckage och för att ge strukturell integritet. Gängade flänsar används i en mängd olika rörsystem, men de är särskilt värdefulla i halvledaranläggningar eftersom de möjliggör enkel montering och demontering i trånga utrymmen. Till skillnad från svetsade flänsar, som kräver svetsutrustning och skickliga svetsare, kan gängade flänsar installeras med enkla verktyg. Detta gör dem idealiska för applikationer där utrymmet är begränsat eller där rörsystemet kan behöva modifieras. Tabellen nedan sammanfattar de vanligaste tillämpningarna av gängade flänsar i halvledaranläggningar.

PåWenzhou Longan Flange Co., Ltd., vår fabrik är specialiserad på tillverkning av gängade flänsar med hög renhet för halvledarindustrin. Vi har lång erfarenhet av att tillverka flänsar som uppfyller de stränga kraven på denna krävande marknad. Vårt ingenjörsteam arbetar nära våra kunder för att förstå deras specifika krav och för att tillhandahålla den optimala flänslösningen.

2. Varför spelar materialrenhet betydelse för gasledningar med hög renhet?

Renheten hos materialet som används i en gängad fläns är avgörande för att bibehålla renheten hos gasen eller kemikalien som strömmar genom ledningen. Även spårmängder av föroreningar i metallen kan läcka in i processströmmen, kontaminera produkten och minska utbytet. Det vanligaste materialet för högrena halvledarflänsar är 316L rostfritt stål, som innehåller lågt kol och molybden för förbättrad korrosionsbeständighet. För ännu högre renhetskrav används 316L VAR (vacuum arc remelted) stål. VAR-stål har lägre nivåer av inneslutningar och spårelement, vilket gör det renare och mer motståndskraftigt mot avgasning. Tabellen nedan jämför sammansättningen och egenskaperna hos standard 316L och 316L VAR rostfritt stål.

På vår fabrik köper vi våra råvaror från certifierade leverantörer som är specialiserade på högrent rostfritt stål. Vi verifierar sammansättningen av varje parti stål med spektroskopisk analys för att säkerställa att den uppfyller våra specifikationer. Vi utför även ytterligare rengörings- och passiveringssteg för att avlägsna eventuell ytförorening. Vårt mål är att tillhandahålla gängade flänsar som är lika rena som de linjer de tjänar.

3. Hur påverkar ytfinish rengöringsbarhet och partikelkontroll?

Ytfinishen på en gängad fläns är en kritisk faktor i halvledarapplikationer med hög renhet. En grov yta kan fånga upp partiklar, fukt och mikroorganismer, som sedan kan släppas ut i processströmmen. En slät yta, å andra sidan, är lättare att rengöra och mindre sannolikt att den innehåller föroreningar. Ytfinishen mäts vanligtvis i Ra (arithmetic average roughness) eller RMS (root mean square roughness). För halvledarapplikationer bör ytfinishen vara Ra 0,4 µm eller bättre. För de mest kritiska tillämpningarna, såsom gasledningar med ultrahög renhet, kan en ytfinish på Ra 0,25 µm eller bättre krävas. Tabellen nedan sammanfattar ytfinishkraven för olika halvledarapplikationer.

På Wenzhou Longan Flange Co., Ltd. använder vår fabrik avancerade bearbetnings- och poleringstekniker för att uppnå den önskade ytfinishen. Vi använder CNC-svarvar med diamantverktyg för att producera en slät yta på flänsytan och hålet. För högre renhetskrav erbjuder vi elektropolering, som tar bort ett tunt lager av material från ytan och ger en spegelliknande finish. Elektropolering förbättrar också korrosionsbeständigheten hos det rostfria stålet genom att berika krominnehållet på ytan. Vårt kvalitetskontrollteam mäter ytfinishen på varje fläns med hjälp av en profilometer för att säkerställa att den uppfyller de specificerade kraven.

4. Vilka designegenskaper säkerställer en tät tätning?

En läckagetät tätning är avgörande för alla komponenter i en halvledarlinje med hög renhet. Även en mikroskopisk läcka kan tillåta fukt eller syre att komma in i systemet, förorena processgasen och minska utbytet. Den gängade flänsen måste utformas för att ge en tillförlitlig tätning under systemets driftstryck och temperatur. De viktigaste designegenskaperna som säkerställer en tät tätning är flänsytans design, packningen och gängdesignen. Flänsytan är typiskt en upphöjd yta eller en plan yta med ett koncentriskt spår. Packningen är vanligtvis en metall- eller elastomerring som komprimeras mellan flänsytorna. Gängdesignen är vanligtvis en konisk eller parallell gänga som ger en tät passning mellan flänsen och röret. Tabellen nedan sammanfattar designfunktionerna och deras funktioner.

På vår fabrik designar vi våra gängade flänsar för att ge en tät tätning i de mest krävande halvledarapplikationerna. Vi använder precisionsbearbetning för att säkerställa att flänsytan är platt och parallell, och att bulthålen är korrekt placerade. Vi erbjuder även en rad packningsalternativ för att passa olika processkrav. Vårt kvalitetskontrollteam trycktestar varje flänsenhet för att verifiera dess täthet innan den skickas.

5. Hur rengörs och förpackas gängade flänsar för halvledaranvändning?

Rengöring och förpackning av en gängad fläns för halvledaranvändning är lika viktigt som design och tillverkning. En fläns som är perfekt tillverkad kan fortfarande kontaminera processlinjen om den inte är ordentligt rengjord och förpackad. Rengöringsprocessen för flänsar av halvledarkvalitet innefattar vanligtvis flera steg: avfettning, betning, passivering och sköljning med ultrarent vatten. Avfettning tar bort oljor och fetter från bearbetningsoperationer. Betning tar bort kalk och oxidlager. Passivering förstärker kromoxidskiktet på ytan, vilket förbättrar korrosionsbeständigheten. Sköljning med ultrarent vatten tar bort eventuella kvarvarande föroreningar. Den rengjorda flänsen torkas sedan och förpackas i renrumsmiljö. Tabellen nedan sammanfattar rengörings- och förpackningsprocessen.

På Wenzhou Longan Flange Co., Ltd. har vår fabrik ett dedikerat renrum för slutrengöring och förpackning av våra gängade flänsar av halvledarkvalitet. Vi använder ultrarent vatten med en resistivitet på 18 MΩ·cm för att säkerställa att inga joniska föroreningar finns kvar på ytan. Vi utför även partikelräkningar på slutprodukten för att verifiera att den uppfyller våra kunders renhetskrav. Vår förpackning är designad för att förhindra kontaminering under transport och lagring, och den kan öppnas i renrumsmiljö utan att införa partiklar.

6. Vilka är nyckelspecifikationerna för gängade flänsar av halvledarkvalitet?

De viktigaste specifikationerna för gängade flänsar av halvledarkvalitet inkluderar storleken, tryckklassificeringen, materialet, ytfinishen, gängtypen och renhetsnivån. Tabellen nedan ger en sammanfattning av de typiska specifikationerna för våra gängade flänsar av halvledarkvalitet.

På vår fabrik tillverkar vi våra gängade flänsar för att uppfylla dessa specifikationer och mer. Vi kan anpassa storlek, material, ytfinish och gängtyp för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar dimensionsinspektion, materialcertifiering, ytfinishmätning och renhetsverifiering för att säkerställa att varje fläns uppfyller våra höga standarder.

7. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en gängad fläns och en svetsad fläns?

Svar: En gängad fläns fästs på ett rör genom att skruva fast den på rörets utvändiga gängor. En svetsad fläns fästs genom att svetsa den till röret. Gängade flänsar är lättare att installera och ta bort, vilket gör dem idealiska för applikationer där utrymmet är begränsat eller där rörsystemet kan behöva modifieras. Svetsade flänsar ger en starkare, mer läckagetät anslutning och är att föredra för högtrycks- eller högtemperaturapplikationer. I halvledaranläggningar används ofta gängade flänsar för mindre linjer, medan svetsade flänsar används för större, mer kritiska linjer.

Fråga 2: Varför är 316L VAR rostfritt stål att föredra för halvledarflänsar?

Svar: 316L VAR (vacuum arc remelted) rostfritt stål är att föredra för halvledarflänsar eftersom det har lägre nivåer av inneslutningar och spårelement än standard 316L stål. Detta gör den renare, mer motståndskraftig mot korrosion och mindre benägen att avgasas. Avgasning är utsläpp av instängda gaser från materialet, som kan förorena processströmmen. VAR-stål framställs genom att smälta stålet i vakuum, vilket tar bort lösta gaser och flyktiga föroreningar.

Fråga 3: Vad är elektropolering och varför är det viktigt för halvledarflänsar?

Svar: Elektropolering är en elektrokemisk process som tar bort ett tunt lager av material från ytan på en metalldel. Det används för att förbättra ytfinishen, förbättra korrosionsbeständigheten och ta bort föroreningar. För halvledarflänsar är elektropolering viktig eftersom den ger en slät, passiv yta som är lätt att rengöra och som motstår partikelvidhäftning. Den släta ytan minskar också den tillgängliga ytan för avgasning, vilket förbättrar renheten i processströmmen.

Fråga 4: Hur verifierar jag att en gängad fläns är ren?

Svar: Renheten hos en gängad fläns kan verifieras med flera metoder, inklusive visuell inspektion, analys av partikelantal och ytanalys. Visuell inspektion i mikroskop kan avslöja stora partiklar och ytdefekter. Analys av partikelantal innebär att man sköljer flänsen med ultrarent vatten och räknar partiklarna i sköljvattnet. Ytanalystekniker, såsom röntgenfotoelektronspektroskopi (XPS), kan detektera spårföroreningar på ytan. På Wenzhou Longan Flange Co., Ltd. använder vi en kombination av dessa metoder för att verifiera renheten hos våra flänsar.

Fråga 5: Kan gängade flänsar användas i gasledningar med ultrahög renhet?

Svar: Ja, gängade flänsar kan användas i gasledningar med ultrahög renhet, förutsatt att de är tillverkade enligt lämpliga specifikationer. Flänsen måste vara gjord av högrent material, såsom 316L VAR rostfritt stål, och måste ha en slät, elektropolerad ytfinish. Gängorna måste vara exakta och flänsytan måste vara platt och parallell. Flänsen måste också rengöras noggrant och förpackas i ett renrum. När dessa villkor är uppfyllda kan gängade flänsar ge tillförlitlig, läckagetät service i gasledningar med ultrahög renhet.

8. Slutsats

Den gängade flänsen spelar en avgörande roll i högrena halvledarlinjer. Det ger en pålitlig, läckagetät anslutning som bibehåller renheten hos de gaser och kemikalier som strömmar genom systemet. Dess prestanda beror på materialet, designen, tillverkningsprecisionen och slutproduktens renhet. På Wenzhou Longan Flange Co., Ltd. har vår fabrik expertis och utrustning för att tillverka gängade flänsar av hög renhet som uppfyller de mest krävande kraven från halvledarindustrin. Vi använder certifierat 316L och 316L VAR rostfritt stål, precisionsbearbetning, elektropolering och renrumsförpackning för att säkerställa att varje fläns vi producerar är redo att användas i de mest kritiska tillämpningarna.

Oavsett om du bygger en ny halvledarfabrik eller underhåller en befintlig, inbjuder vi dig att kontakta oss för att diskutera dina krav på gängad fläns. Vi kan tillhandahålla prover, tekniska data och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för halvledartillverkare runt om i världen.

Kontakta Wenzhou Longan Flange Co., Ltd. idagför att diskutera dina krav på hög renhet med gängad fläns och upptäcka hur våra produkter kan förbättra tillförlitligheten och renheten hos dina halvledarlinjer.
