Vad är långa svetshalsflänsar och varför är de kritiska för högtrycksrörsystem

Long Svetshalsflänsar (LWN-flänsar)är specialkonstruerade komponenter designade för högtrycks-, högtemperatur- och kritiska rörsystem. Med ett förlängt avsmalnande nav ger dessa flänsar överlägsen spänningsfördelning, förbättrat utmattningsmotstånd och förbättrad strukturell integritet jämfört med standard svetshalsflänsar. Den här artikeln utforskar vad långa svetshalsflänsar är, hur de fungerar, deras tillverkningsstandarder, materialalternativ, nyckelapplikationer och varför de är viktiga i krävande industrier som olja och gas, petrokemi och kraftproduktion.

Innehållsförteckning

• 1. Vad är en lång svetshalsfläns?
• 2. Viktiga designegenskaper hos långa svetshalsflänsar
• 3. Varför långa svetshalsflänsar är avgörande för högtryckssystem
• 4. Långa svetshalsflänsar kontra standardsvetshalsflänsar
• 5. Tillverkningsprocess och kvalitetskontroll
• 6. Material som används i långa svetshalsflänsar
• 7. Industriapplikationer
• 8. Tillämpliga standarder och specifikationer
• 9. Välja rätt långsvetshalsflänsleverantör
• 10. Vanliga frågor (FAQ)

1. Vad är en lång svetshalsfläns?

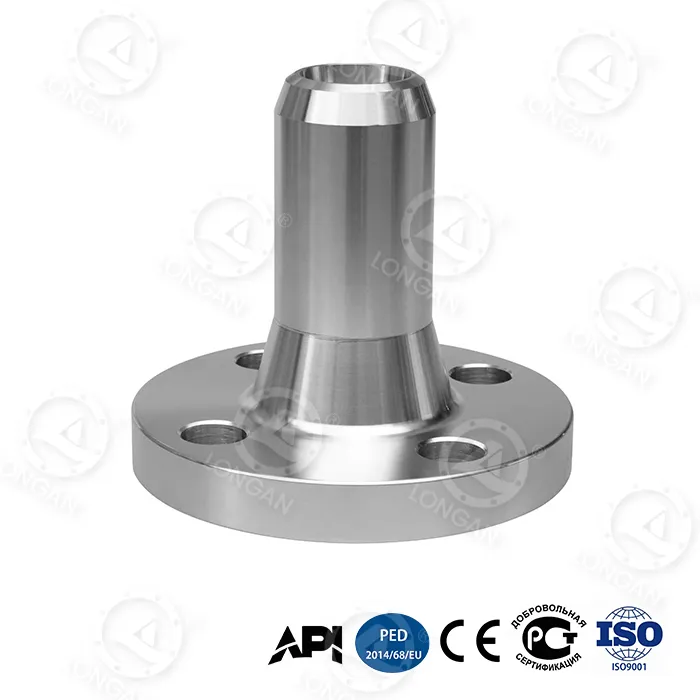

A Lång svetshalsflänsär en typ av svetshalsfläns som kännetecknas av en förlängd hals (nav) som gradvis avsmalnar från flänsen nedåt till rörets väggtjocklek. Denna utökade navlängd ger en mjuk övergång, vilket minimerar spänningskoncentrationen vid svetsfogen.

Till skillnad från vanliga svetshalsflänsar är långa svetshalsflänsar vanligtvis specialdesignade och bearbetade för att matcha specifika rörkrav. De används i stor utsträckning under svåra serviceförhållanden där säkerhet, tillförlitlighet och långsiktig prestanda är avgörande.

2. Viktiga designegenskaper hos långa svetshalsflänsar

• Extended Tapered Hub:Förbättrar lastfördelningen och minskar stresskoncentrationen.
• Stumsvetsanslutning:Säkerställer full penetrationssvetsning för maximal styrka.
• Anpassad hubblängd:Kan designas för att möta projektspecifika krav.
• Hög strukturell integritet:Idealisk för cyklisk belastning och termisk expansion.

3. Varför långa svetshalsflänsar är avgörande för högtryckssystem

Högtrycksrörsystem utsätts för extrema inre krafter, temperaturfluktuationer och mekaniska påfrestningar. Långa svetshalsflänsar spelar en avgörande roll för att mildra dessa risker.

1. De minskar spänningskoncentrationen vid fläns-till-rör-övergången.
2. De förbättrar utmattningsmotståndet under cykliskt tryck.
3. De förbättrar systemets övergripande tillförlitlighet och säkerhet.

I industrier som oljeplattformar till havs och kärnkraftverk är fel inte ett alternativ – vilket gör långa svetshalsflänsar till ett föredraget val.

4. Långa svetshalsflänsar kontra standardsvetshalsflänsar

5. Tillverkningsprocess och kvalitetskontroll

Långa svetshalsflänsar tillverkas vanligtvis genom smide, följt av precisionsbearbetning. Processen inkluderar:

• Materialval och förberedelse av ämne
• Varmsmidning för att bilda fläns och nav
• CNC-bearbetning för snäva toleranser
• Värmebehandling (vid behov)
• Icke-förstörande testning (UT, RT, MPI)

Tillverkare gillarLonganimplementera strikta kvalitetskontrollsystem för att säkerställa överensstämmelse med internationella standarder.

6. Material som används i långa svetshalsflänsar

7. Industriapplikationer

• Olja och gas uppströms och nedströms anläggningar
• Petrokemiska och kemiska processanläggningar
• Kraftproduktion (termisk och kärnkraft)
• Offshoreplattformar och undervattensrörledningar

8. Tillämpliga standarder och specifikationer

Långa svetshalsflänsar tillverkas vanligtvis i enlighet med:

• ASME B16.5
• ASME B16.47 Series A & B
• ASTM A105 / A182 / A350
• API och projektspecifika specifikationer

9. Välja rätt långsvetshalsflänsleverantör

Tänk på följande faktorer när du väljer leverantör:

1. Tillverkningsförmåga och certifieringar
2. Materialspårbarhet och inspektionsrapporter
3. Anpassning och ingenjörsstöd
4. Beprövade projektreferenser

Longanär känt för att leverera högkvalitativa långa svetshalsflänsar med pålitliga ledtider och strikt kvalitetssäkring.

10. Vanliga frågor (FAQ)

F1: Är långa svetshalsflänsar standardiserade?

De är i allmänhet skräddarsydda men designade enligt ASME- och ASTM-standarder.

F2: Varför är långa svetshalsflänsar dyrare?

Det utökade navet, tilläggsmaterialet och bearbetningen resulterar i högre initialkostnad – men ger långsiktiga besparingar genom tillförlitlighet.

F3: Kan långa svetshalsflänsar användas i korrosiva miljöer?

Ja, speciellt när de är tillverkade av rostfritt stål eller duplexlegeringar.

F4: Vilka inspektioner krävs?

Typiska inspektioner inkluderar UT, RT, dimensionskontroller och PMI-testning.

Slutsats

Långa svetshalsflänsar är en viktig komponent i högtrycks- och kritiska rörsystem. Deras överlägsna design, förbättrade stressfördelning och exceptionella hållbarhet gör dem till den föredragna lösningen för industrier där säkerhet och prestanda inte kan äventyras.

Om du letar efter pålitliga, högkvalitativa långa svetshalsflänsar med stöd av ingenjörsexpertis,Longanär din betrodda partner.Kontakta ossidag för att diskutera dina projektkrav och få professionell teknisk support.
