Fläns

Förstå rollen avFlänsi industriella tillämpningar: En omfattande guide

Som en viktig del av rörsystemet spelar flänsar en viktig roll för att ansluta rör, ventiler, pumpar och annan utrustning. Produkterna används i olje- och gas-, kemiska eller vattenreningsverk och dessa platser.

Vad är aFläns?

Flänsar är flänsar eller åsar som används för att ansluta rör, kopplingar eller maskiner. Flänsar är bultade eller svetsade för att bilda en stark anslutning för enkel montering, demontering och inspektion. Flänsar finns i en mängd olika former och storlekar för att klara olika tryck, temperaturer och miljöförhållanden. Genom att standardisera anslutningar främjar flänsar interoperabilitet mellan systemen, vilket minskar stilleståndstiden och underhållskostnaderna.

Huvudparametrar för flänsar

Storlek: hänvisar till den nominella rörstorleken (NPS) eller diameter, som måste anpassas till de anslutna komponenterna.

Tryckklass: indikerar det maximala tryck som flänsen kan motstå, vanligtvis klassificerad enligt standarder som ANSI/ASME (t.ex. Klass 150, Klass 300, Klass 600).

Material: Vanligt använda material inkluderar kolstål, rostfritt stål, legerat stål och icke-järnmetaller som mässing eller koppar, som är valda för sin korrosionsbeständighet och styrka.

Yttyper: Dessa inkluderar plana ytor (FF), upphöjda ytor (RF) och ringfogar (RTJ), som påverkar tätningseffektiviteten.

Bulthålslayout: antalet och diametern av bulthål, som är avgörande för inriktning och åtdragning.

Standarder: Överensstämmelse med internationella standarder som ANSI, ASME, DIN eller JIS säkerställer kompatibilitet och säkerhet.

Detaljerad tabell med produktparametrar

Parameter	Beskrivning	Gemensamma värderingar
Nominell storlek	Diameter på röranslutningen	1/2" till 24" (eller större)
Tryckklass	Maximalt tryckvärde	Klass 150, 300, 600, 900, 1500, 2500
Materialklass	Typ av material som används	A105 (kolstål), SS304 (rostfritt stål), legering 20
Ansiktstyp	Ytdesign för packningstätning	Upphöjd ansikte (RF), Flat Face (FF), Ring-Type Joint (RTJ)
Bultcirkeldiameter	Diameter på bulthålscirkeln	Varierar efter storlek och klass (t.ex. 3,5" för 2" Class 150)
Standarder	Styrande specifikationer	ANSI/ASME B16.5, DIN 2527, JIS B2220

Typer av flänsar

Flänsar kategoriseras utifrån deras design och tillämpning. Här är de vanligaste typerna:

Svetshalsfläns:Har ett långt avsmalnande nav för högspänningstillämpningar, idealiskt för högtryckssystem.
Slip-on fläns:Enkel att installera genom att glida över röret och svetsa, lämplig för lågtrycksmiljöer.
Blindfläns:Används för att täta änden av ett rörsystem, vilket möjliggör framtida expansion eller inspektion.
Sockelsvetsfläns:Ger jämnt flöde och hög hållfasthet, vanligen använt i rör med små hål.
Gängad fläns:Skruvas på rör utan svetsning, idealisk för icke-farliga eller lågtryckssystem.
Höftledsfläns:Paras med en tappände för enkel inriktning, perfekt för system som kräver frekvent demontering.

View as

Gängad fläns av rostfritt stål

Longan är en leverantör i Kina som specialiserat sig på lösningar med gängad fläns av rostfritt stål för LNG, skiffergas, petrokemi och offshoresystem. Med låsgängor med dubbla ledningar, nano-tätningsteknik och API-certifierad prestanda, ger denna fläns noll läckagetillförlitlighet, 400 % snabbare installation, lägre koldioxidutsläpp och långvarig korrosionsbeständighet i extrema miljöer.

Visa mer >> Skicka förfrågan >>

weing Kina ventil

Visa mer >> Skicka förfrågan >>

Hylsfläns

Känd som en av de mest konkurrenskraftiga tillverkarna och leverantörerna av sockelflänsar, har sockelflänsen klarat SEMI F72-halvledarcertifieringen och tillhandahåller tätning på atomnivå för rörledningar med ultrahög renhet i 3nm waferfabriker och heliumkylsystem för kärnfusionsreaktorer. Genom elektronstråleprecisionsöverlappning av sockeln med en tolerans på endast ±0,8μm och kall metallövergångssvetsning, reduceras rörledningsspänningen med 92 % och heliummasspektrometerns läckagedetektering är ≤10⁻¹¹ mbar·L/s, vilket kan nå rymdkapselstandarden.

Visa mer >> Skicka förfrågan >>

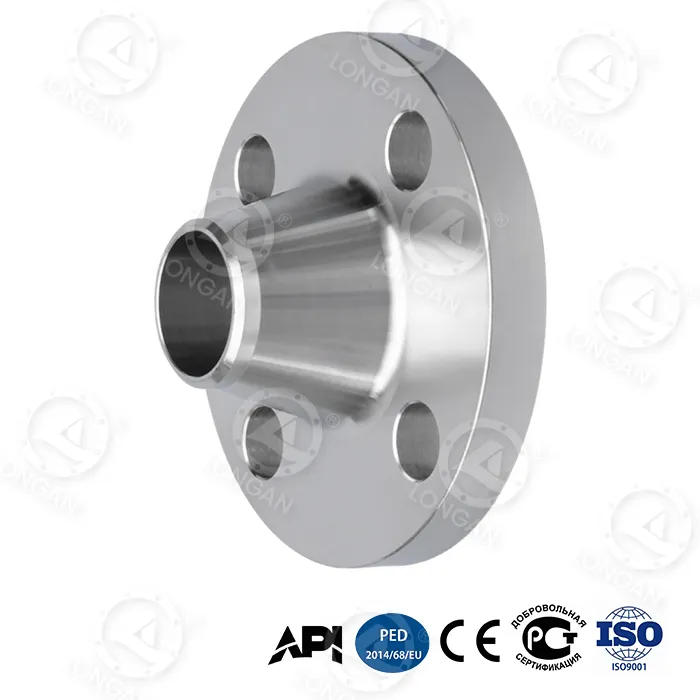

Smidd svetsad halsfläns

Som en professionell tillverkare och leverantör i Kina ökas slaghållfastheten för svetsen av den smidda svetsade halsflänsen vid 248J@-196 ℃ med 300 %. Genom den flerriktade formsmidningen + plasmavakuumomsmältningsprocessen är AI-spänningsförutsägelsechipet integrerat för att varna för utmattningsskador 6 månader i förväg. Den har klarat ASME III kärnkraftsnivå 1-certifiering och ger 50 års inspektionsfritt skydd för fjärde generationens kärnreaktorer och djuphavsproduktionssystem för undervattensproduktion.

Visa mer >> Skicka förfrågan >>

Gängad fläns

Gängad fläns tillverkad i Kina är en typ av produkt från Longan-fabriken. Den intelligenta anti-vibrationsgängade flänsen har klarat API 6AF seismisk certifiering och är designad för högfrekventa vibrationsscenarier som LNG-påfyllningsarmar och skiffergasbrunnsenheter. Med dubbla blygängor mot lossning och kolnanomodifierade tätningsskikt, uppnår den noll läckage på en 9-magnitud jordbävningssimuleringsvibrationstabell, minskar koldioxidutsläppen med 62 % över hela livscykeln och är 400 % snabbare att installera än svetsade flänsar.

Visa mer >> Skicka förfrågan >>

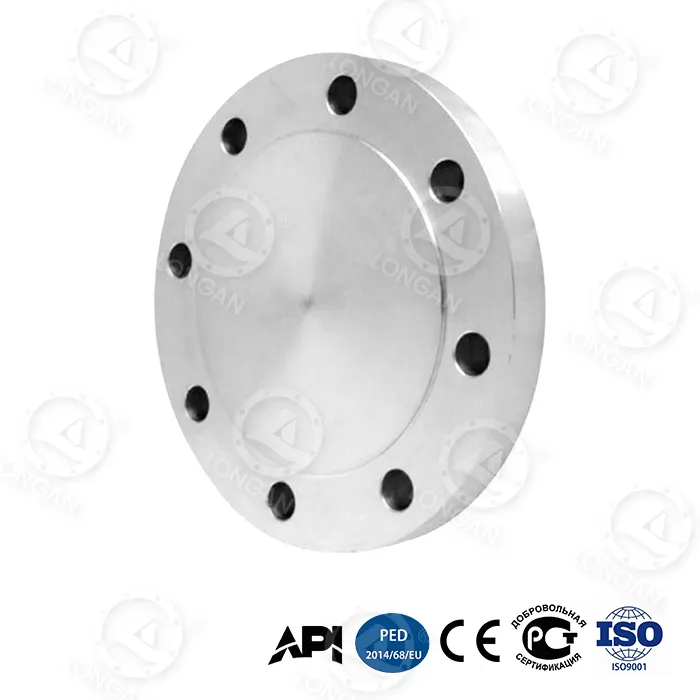

Blindfläns av legerat stål

Som en professionell tillverkare och leverantör av blindfläns av stållegering i Kina ger vi kunderna omfattande projektledningstjänster. Blindfläns av legerat stål är NACE MR0175-certifierad och är designad för kritiska tätningsscenarier som sura naturgasledningar och raffinaderiereaktorer. Den använder molybden-nickellegerat stål och plasmadiffusionssvetsteknik för att uppnå nollspänningskorrosionssprickning (SCC) i en 650°C vätesulfidmiljö. Tätningslivslängden är upp till 15 år, medan den traditionella blindplåten endast är ≤3 år.

Visa mer >> Skicka förfrågan >>
