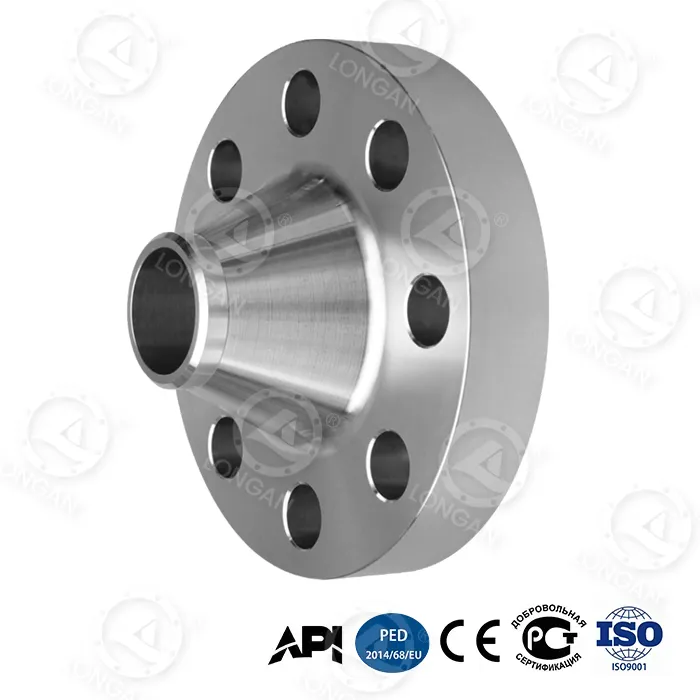

NPT gänga högtrycksfläns 316L

Om du letar efter en pålitlig NPT-gänga högtrycksfläns 316L fabrikskälla, tillhandahåller Longan Flange fullt certifierade lösningar utformade för att optimera ditt rörnät. Denna komponent löser den specifika utmaningen med lokal spänningskorrosionssprickning som ofta finns i svetsfogar som utsätts för starka kemiska medier. Genom att eliminera krav på heta arbeten ger den en säker, mycket reproducerbar mekanisk anslutning som kan hantera allvarliga tryckförändringar utan att läcka.

Tekniska specifikationer och tryckklasser

Den dimensionella konfigurationen av vårt lager följer strikt erkända internationella kriterier, vilket säkerställer direkt kompatibilitet med dina befintliga system.

• Standardöverensstämmelse: Fullständigt anpassad till ASME B16.5 (amerikansk standard), EN 1092-1 (europeisk standard PN/DIN) och JIS B2220 (japansk standard).

• Tryckområde: Från klass 150 (PN 20) upp till klass 2500 (PN 420).

• Termiska egenskaper: Certifierad för stabil prestanda över driftstemperaturer från -196°C till +700°C.

• Materialcertifiering: Varje leverans inkluderar omfattande EN 10204 3.1 / 3.2 eller ASTM A961/A105 materialtestrapporter (MTC/MTR) som verifierar den exakta kemiska sammansättningen av 316L-legeringen.

Hur det eliminerar svetsrisker och kostnader?

I fältmiljöer där flyktiga gaser finns, kräver utförandet av en kodkompatibel svets omfattande linjerening, habitatkonstruktion, röntgentestning och värmebehandling efter svetsning. Denna NPT-gänga högtrycksfläns 316L använder en precisionsskuren inre NPT-gänga i kombination med en förstärkt hals anti-deformation trippel tätningsbarriärdesign för att enkelt hantera 299 bar ultrahögt tryck. Denna konfiguration kringgår helt heta arbetstillstånd, vilket gör att en enda mekanisk tekniker kan slutföra monteringen med hjälp av vanliga momentverktyg.

Fältprestanda och strukturell livslängd

Den främsta fördelen med att välja denna kvalitet av rostfritt stål med en gängad profil är dess motståndskraft under rutinunderhållsavstängningar. Traditionella svetsade flänsar måste skäras ut och bytas ut när en inline-ventil eller ett instrument kräver service. Vår design stödjer 3-5 gångers återanvändning utan att skada den strukturella tätningsytan, vilket minskar de totala livscykelunderhållskostnaderna avsevärt.

Protokoll för kvalitetstestning och materialverifiering

Varje NPT-gänga högtrycksfläns 316L genomgår en systematisk inspektionssekvens innan den lämnar vårt verkstadsgolv för att garantera absolut strukturell integritet.

Industriella applikationer

• Chemical Injection Skids: Hanterar aggressiva inhibitorer och katalysatorer vid förhöjda tryck.

• Instrumentation Pipelines: Anslutning av känslig övervakningsutrustning till huvudprocessledningar.

• Kryogen gasbearbetning: Fungerar säkert ner till -196°C utan risk för spröda frakturer.

Hur skyddar vi din försändelse?

• Små NPT-gänga högtrycksfläns 316L är förpackade i tjocka kartonger med gjutna skumseparatorer.

• Tunga konstruktionsdelar är säkrade i förstärkta trälådor för att förhindra skador på gängstöten under transport.

Tekniska frågor

Kan denna komponent användas i system som upplever termisk cykling?

Ja. Den specialiserade trippeltätande barriärkonfigurationen kompenserar för mikrorörelser orsakade av termisk expansion och kontraktion mellan -196°C till +700°C. Gängprofilen bibehåller konsekvent kontakttryck, vilket förhindrar lossning som ofta ses i lågnivåbeslag.

Vad är den maximala tryckgränsen för NPT-anslutningen?

När den är korrekt matchad med standardpassande rör och åtdragen till det förinställda vridmomentet kan ASME standardflänsyta + precisionsgängkonfiguration enkelt hantera 299 bar ultrahögt tryck på ett säkert sätt.

Hur säkerställer jag en läckagefri tätning under den första installationen?

Du måste inspektera de inre gängorna för skräp, applicera ett högtrycksgängasmörjmedel eller PTFE-blandning kompatibel med 316L rostfritt stål och dra åt enheten till det avsedda tekniska vridmomentet. Undvik att dra åt för hårt för att bevara 3-5 gångers återanvändningsförmåga.

Hur förhindrar du att gängan kläms under installation med högt vridmoment?

Vi använder specialiserad ythärdning och exakta toleranser på de invändiga gängorna. Detta gör det möjligt för operatörer att uppnå tätt tätningsmoment utan att ytförsämringar.

Klarar denna komponent cyklisk termisk belastning upp till +700°C?

Ja. Den smidda strukturella designen gör att NPT-gängad högtrycksfläns 316L kan expandera och dra ihop sig jämnt, vilket bibehåller tätningsintegriteten över ett brett temperaturspektrum.
