Förstå rollen avFlänsi industriella tillämpningar: En omfattande guide

Som en viktig del av rörsystemet spelar flänsar en viktig roll för att ansluta rör, ventiler, pumpar och annan utrustning. Produkterna används i olje- och gas-, kemiska eller vattenreningsverk och dessa platser.

Vad är aFläns?

Flänsar är flänsar eller åsar som används för att ansluta rör, kopplingar eller maskiner. Flänsar är bultade eller svetsade för att bilda en stark anslutning för enkel montering, demontering och inspektion. Flänsar finns i en mängd olika former och storlekar för att klara olika tryck, temperaturer och miljöförhållanden. Genom att standardisera anslutningar främjar flänsar interoperabilitet mellan systemen, vilket minskar stilleståndstiden och underhållskostnaderna.

Huvudparametrar för flänsar

Storlek: hänvisar till den nominella rörstorleken (NPS) eller diameter, som måste anpassas till de anslutna komponenterna.

Tryckklass: indikerar det maximala tryck som flänsen kan motstå, vanligtvis klassificerad enligt standarder som ANSI/ASME (t.ex. Klass 150, Klass 300, Klass 600).

Material: Vanligt använda material inkluderar kolstål, rostfritt stål, legerat stål och icke-järnmetaller som mässing eller koppar, som är valda för sin korrosionsbeständighet och styrka.

Yttyper: Dessa inkluderar plana ytor (FF), upphöjda ytor (RF) och ringfogar (RTJ), som påverkar tätningseffektiviteten.

Bulthålslayout: antalet och diametern av bulthål, som är avgörande för inriktning och åtdragning.

Standarder: Överensstämmelse med internationella standarder som ANSI, ASME, DIN eller JIS säkerställer kompatibilitet och säkerhet.

Detaljerad tabell med produktparametrar

Parameter	Beskrivning	Gemensamma värderingar
Nominell storlek	Diameter på röranslutningen	1/2" till 24" (eller större)
Tryckklass	Maximalt tryckvärde	Klass 150, 300, 600, 900, 1500, 2500
Materialklass	Typ av material som används	A105 (kolstål), SS304 (rostfritt stål), legering 20
Ansiktstyp	Ytdesign för packningstätning	Upphöjd ansikte (RF), Flat Face (FF), Ring-Type Joint (RTJ)
Bultcirkeldiameter	Diameter på bulthålscirkeln	Varierar efter storlek och klass (t.ex. 3,5" för 2" Class 150)
Standarder	Styrande specifikationer	ANSI/ASME B16.5, DIN 2527, JIS B2220

Typer av flänsar

Flänsar kategoriseras utifrån deras design och tillämpning. Här är de vanligaste typerna:

Svetshalsfläns:Har ett långt avsmalnande nav för högspänningstillämpningar, idealiskt för högtryckssystem.
Slip-on fläns:Enkel att installera genom att glida över röret och svetsa, lämplig för lågtrycksmiljöer.
Blindfläns:Används för att täta änden av ett rörsystem, vilket möjliggör framtida expansion eller inspektion.
Sockelsvetsfläns:Ger jämnt flöde och hög hållfasthet, vanligen använt i rör med små hål.
Gängad fläns:Skruvas på rör utan svetsning, idealisk för icke-farliga eller lågtryckssystem.
Höftledsfläns:Paras med en tappände för enkel inriktning, perfekt för system som kräver frekvent demontering.

View as

klass 150 hylssvetsfläns

Klass 150 sockelsvetsfläns Kinatillverkaren Longan levererar 28J/mm värmetillförsel, 6MPa monteringsspänning, ≤10⁻¹¹ heliumläckage. Fabriksdirekt kvalitet med ASTM G28 A noll fel. Nanotätande, självrengörande yta. För olja/gas, halvledarfabriker, fusionsreaktorer. ISO/CE-certifierad.

Visa mer >> Skicka förfrågan >>

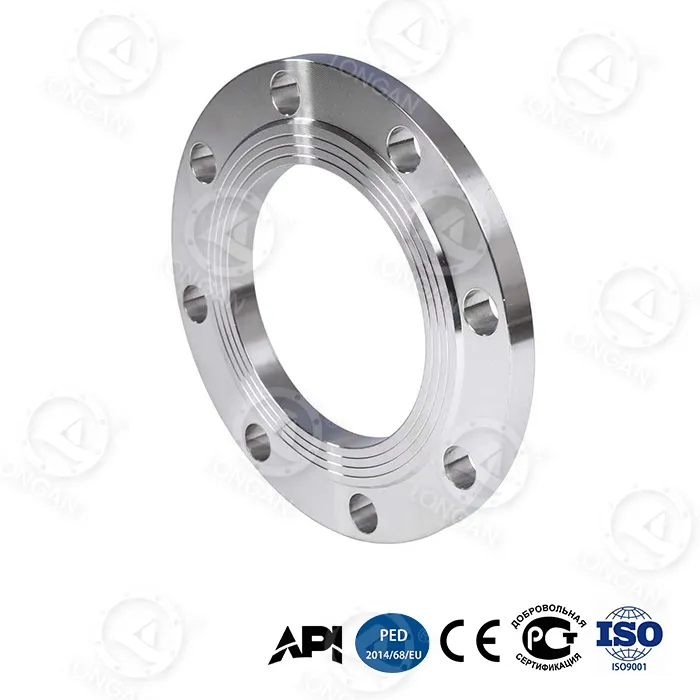

platt fläns

Longan Kinas tillverkare av platt fläns är en standardanslutningskomponent som används i industriella rörledningssystem, främst för anslutning och tätning mellan rörledningar, ventiler och relaterad utrustning. Produkten används i stor utsträckning inom olje- och gasöverföring, petrokemisk bearbetning, kraftteknik och marinteknik, och är lämplig för grundläggande strukturella anslutningskrav för olika industriella rörledningssystem.

Visa mer >> Skicka förfrågan >>

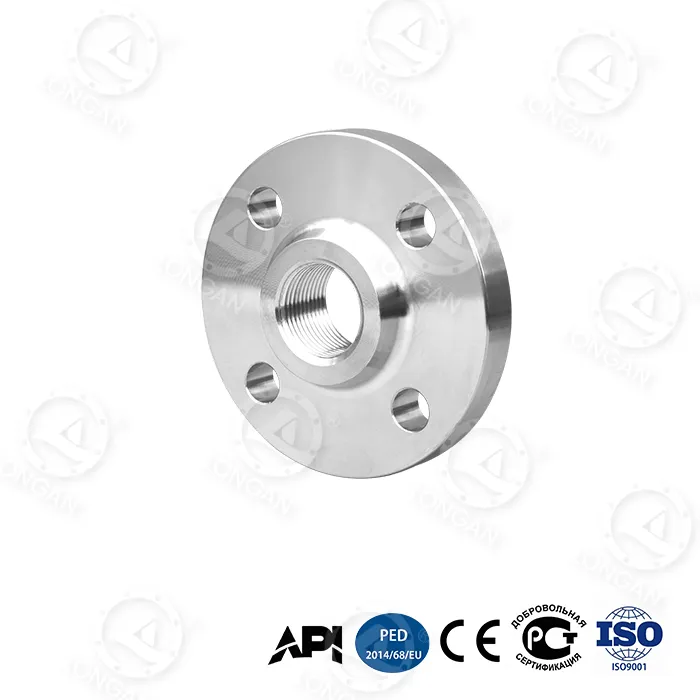

Klass 300 gängad fläns

Klass 300 gängad fläns från Longan levereras för starkare tätningsstabilitet, högre tryckmotstånd och förbättrad hållbarhet under vibrationer och termiska cykler. Longan tillhandahåller fabriksdirekta priser, API-certifierad antivibrationsteknik, flexibel anpassning och strikt intern kvalitetskontroll för globala industriella köpare.

Visa mer >> Skicka förfrågan >>

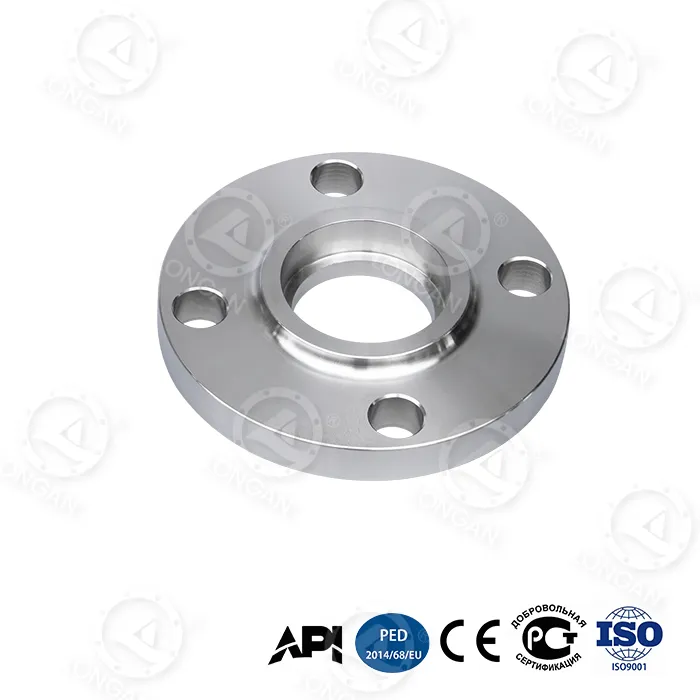

högtryckshylsfläns

Högtryckshylsfläns Kinatillverkaren Longan levererar ≤10⁻¹¹ heliumläckage, 92 % lägre monteringsspänning. Fabriksdirekt kvalitet med full ERP-spårbarhet. Noll värmeskador svetsning, nano-tätande yta. För extrema rörledningar (‑253°C till fusionsreaktorer). Certifieringar: CE, ISO 9001/14001.

Visa mer >> Skicka förfrågan >>

Klass 150 gängad fläns

Klass 150 gängad fläns med Longan tillverkad i Kina tillhandahåller standardlösningar med gängad fläns för vattenbehandling, HVAC, kommunala rörledningar och lätta industrisystem. Tillverkad med precisionsbearbetade gängor och stabil tätningsprestanda, denna fläns stöder bekväm installation utan svetsning i många låg- och medeltrycksapplikationer.

Visa mer >> Skicka förfrågan >>

smidd hylssvetsfläns

Longans smidda sockelsvetsfläns Kinas tillverkare och leverantör levererar högkvalitativa rörledningstätningslösningar för olje- och gas-, halvledar- och energiindustrier. Med låg värmeslagsvetsning, ultralågt heliumläckage och precisionsbearbetade tätningsytor, stöder den stabil drift under högt tryck, vibrationer och extrema temperaturer.

Visa mer >> Skicka förfrågan >>
