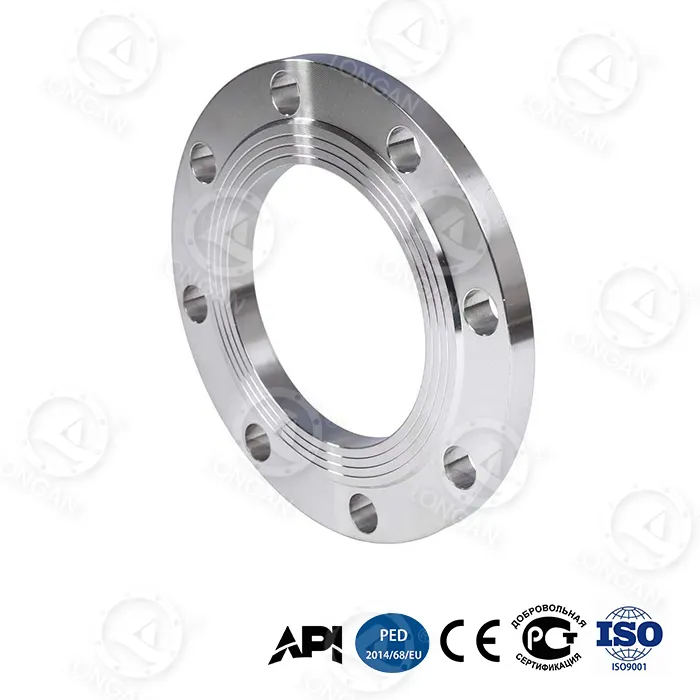

platta flänsar av stål

Longan, en tillverkare och global leverantör av platta flänsar av stål i Longwan, Wenzhou, Kina, betjänar internationella köpare med många års branscherfarenhet. Från råvaruinspektion till färdig produkt utgående inspektion implementerar den interna fabriken ett strikt kvalitetsledningssystem för att säkerställa produktkonsistens och långsiktig tillförlitlighet. Denna plana fläns har en bionisk bikakestruktur och gradienthärdat högkolhaltigt stål, vilket ökar böjmotståndet med 65 %. DN300-specifikationen uppnår ett sprängtryck på 42MPa, vilket överstiger den nationella standarden GB/T 1048 med 280 %, och har klarat API 6A PSL 3G produktspecifikationsnivåcertifiering. Följande avsnitt kommer att utförligt analysera de tekniska fördelarna med denna produkt från flera dimensioner inklusive trycklagerprestanda, ekonomi, avlastningsmotstånd, extrem miljöanpassningsförmåga, intelligent varningsteknik samt installation och underhåll.

Genombrott för trycklager

Produkten har uppnått ett teknologiskt språng vad gäller maximal tryckbärande kapacitet. Kärninnovationen är den inbyggda förstärkningsringen av titanlegering i flänshalsen, med en sträckgräns på upp till 1 250 MPa. Detta värde överstiger vida sträckgränsen för vanliga kolstålflänsar (vanligtvis 200-400 MPa), vilket gör att flänsen kan bibehålla strukturell integritet under ultrahögt tryck.

Uppmätta data är följande:

1. Cyklisk trötthet liv:Traditionell fläns klarar 5 000 cykler vid 25 MPa, medan Longans produkt tål 20 000 cykler vid 35 MPa, en 300% ökning av livslängden.
2. Axiell deformation (35 MPa):Under 35 MPa högt tryck är den axiella deformationen av platta stålflänsar endast 0,6 mm, en minskning på 67 % jämfört med den traditionella flänsens 1,8 mm.
3. Sprängtryck (DN300):Det uppmätta värdet är 42MPa, vilket vida överstiger den traditionella flänsens ≤15MPa, vilket överskrider det nationella standardkravet med 180%.

Detta prestandagenombrott tillåter ultrahögtrycksanslutningar som tidigare endast kunde uppnås med kraftiga flänsar eller speciella legeringsflänsar att nu åstadkommas av Longans produkt med en lättare struktur. Den sammansatta designen av förstärkningsringen av titanlegering och gradienthärdat högkolstål säkerställer hög hållfasthet samtidigt som man undviker kostnadsökningen förknippad med att använda dyra material genomgående.

Ekonomisk analys

Ur ett kostnadsperspektiv för hela livscykeln är fördelarna med produkten extremt betydande. Under en 30-årig livslängd är den totala kostnaden för traditionella smidda stålflänsar, inklusive anskaffning, installation, underhåll, utbyte och stilleståndsförluster, cirka 18 500 USD. Longans produkt, med sin längre livslängd, lägre underhållsfrekvens och snabbare utbyteshastighet, minskar den 30-åriga totala ägandekostnaden till cirka 6 200 USD.

Kostnadsjämförelsepost	Traditionell smidd stålfläns	platta flänsar av stål	Besparingar
30-årig total ägandekostnad	$18 500	6 200 USD	↓66 %
Enstaka utbytestid	8 timmar	2,5 timmar	↓69 %
Årlig underhållsfrekvens	3,2 gånger/år	0,7 gånger/år	↓78 %

Den avsevärda minskningen av utbytestiden är den optimerade strukturella designen av flänsen – den bioniska bikakestrukturen minskar flänsens vikt, och den dubbelkoniska bulthålsdesignen gör bultuppriktningen snabbare utan upprepade justeringar. För driftscenarier som kräver frekvent demontering och montering av flänsar, såsom skiffergassprickning, innebär varje timmes minskning av stilleståndstiden tiotusentals dollar i driftsintäkter.

Avlastningsvibrationsreducering

I riktiga rörledningssystem kan flänsanslutningsytor ofta inte uppnå ett idealiskt inriktat tillstånd. Termisk expansion/sammandragning av rör, grundsättning eller installationsfel kan orsaka lutning mellan flänsytorna. Under excentriska belastningsförhållanden med en 15° rörledningsförskjutning, är tätningsläckagehastigheten för traditionella flänsar större än 10⁻³ mbar·L/s, medan Longan's upprätthåller en tätningsläckagehastighet på ≤10⁻⁵ mbar·L/s, vilket förbättrar tätningens tillförlitlighet med två ordningsstorlekar.

Denna prestation tillskrivs två strukturella innovationer:

● Radiell förstärkningsribbdesign:De radiella förstärkningsribborna på baksidan av flänsen minskar lokal spänningskoncentration med 48 %, vilket gör spänningsfördelningen mer enhetlig under avlastningsförhållanden.
● Högstyv bikakestruktur:Det bioniska bikakekärnskiktet ger utmärkt böjstyvhet och motstår deformation av flänsytans deformation.

När det gäller vibrationsdämpning fungerar platta flänsar av stål också utmärkt. Högtryckspulsering (t.ex. vid utloppet av en fram- och återgående sprickpump) exciterar vibrationsfrekvenser i intervallet 50-200Hz i rörledningen, vilket orsakar gradvis dämpning av bultförspänningen. Enligt ISO 10816-3 standardtestning når amplituddämpningshastigheten för denna produkt i detta frekvensband 92 %, vilket avsevärt minskar risken för att bultar lossnar.

Verifiering av extremt tillstånd

Produkten har genomgått rigorös testverifiering i en mängd olika extrema miljöer, vilket säkerställer att den är lämplig för världens mest krävande industriprojekt:

● Lågtemperaturpåverkan (-70°C):Charpy V-notch slagtest enligt GB/T 229-2020 standard, uppmätt slagenergi på 89J, vilket vida överskrider det nationella standardkravet på ≥34J. Detta gör att flänsen kan användas säkert i extremt kalla miljöer som arktiska rörledningar och LNG-mottagningsterminaler.
● Djuphavskorrosion (5 000 meter):Enligt ASTM G111-97-standarden som simulerar 5 000 m djuphavsmiljö med högt tryck och hög saltdimma, är den 30-åriga ekvivalenta korrosionshastigheten endast 0,03 mm/år. Baserat på denna beräkning är korrosionstillåten efter 50 års djuphavstjänst fortfarande mycket mindre än den dimensionerade väggtjockleken.
● Sand- och dammnötning (120m/s):Enligt ISO 5890:2012-standarden, som påverkar tätningsytan med höghastighetssand och damm i 120m/s i 10 000 timmar, är tätningsytans skadedjup ≤8μm. Detta är särskilt viktigt för ökenområden eller offshoreplattformar med höghastighetsvindar med sand.

Intelligent varningsteknik

Produkten integrerar två intelligenta teknologier för att hjälpa användare att upptäcka potentiella problem tidigt och förhindra olyckor.

Nano-zirconia slitageindikatorlager:Ett lager av nano-zirkoniumoxidkompositmaterial är inbäddat i tätningsytan, med en färg som skiljer sig från basmaterialet. När tätningsytan nöts till en tjocklek på mindre än 0,1 mm efter långvarig användning, exponeras detta indikatorskikt och ger en varning för synlig färgförändring. Fältoperatörer kan snabbt bedöma flänstätningsstatus utan professionell testutrustning, vilket avsevärt minskar risken för plötsligt läckage.

Dubbelkonisk bulthål förspänningslåsning:I traditionella cirkulära bulthål förändras kontaktspänningen mellan bulten och hålväggen dramatiskt under tryckfluktuationer, vilket leder till snabb förspänningsdämpning. Testdata visar att under 35 MPa tryckfluktuationsförhållanden är förspänningsdämpningen av traditionella strukturer ≥20%. Däremot har produkten en dubbelkonisk bulthålsdesign. Efter åtdragning bildar bulten en självlåsande effekt med den avsmalnande ytan, och under samma förhållanden är förspänningsdämpningen ≤5%.

Material och process

Materialvalet och tillverkningsprocessen för platta flänsar av stål är grunden för dess ledande prestanda.

Gradientsläckt högkolhaltigt stål:Traditionell fullständig härdning av flänsar resulterar i alltför stora hårdhetsskillnader mellan ytan och kärnan, benägna att spricka. Gradienthärdningsteknik kontrollerar exakt uppvärmnings- och kylhastigheter, vilket skapar en gradvis hårdhetsfördelning från utsidan till insidan av flänsen – hög ythårdhet för slitstyrka, hög kärnseghet för slagtålighet. Denna process gör att flänsen kan bibehålla hög hållfasthet samtidigt som den har utmärkt slagseghet vid låg temperatur (89J vid -70°C).

Bionic bikakestruktur:Med inspiration från bikupornas sexkantiga bikakegeometri ökar denna struktur avsevärt flänsens böjstyvhet utan att öka vikten. Jämfört med traditionella solida flänsar, reducerar bikakestrukturen materialanvändning samtidigt som den uppnår en högre sektionsmodul genom ribbstöd. Finita elementanalys verifierar att böjhållfastheten hos denna struktur är 65 % högre än en solid fläns med samma vikt.

Inbyggd förstärkningsring av titanlegering:En Ti-6Al-4V titanlegeringsförstärkningsring är förplacerad vid flänshalsen, den plats som är mest utsatt för stresskoncentration. Denna legering har en sträckgräns så hög som 1 250 MPa och en densitet som endast är 60 % av stål. Förstärkningsringen är bunden till basmaterialet genom interferenspassning. I sprängtryckstester begränsar den effektivt halsplastisk deformation, vilket ökar sprängtrycket på DN300-flänsen från det traditionella ≤15MPa till 42MPa.

Installations- och underhållsguide

Korrekt installation och underhåll kan ytterligare dra nytta av produktens prestandafördelar.

1. Val av packning:Denna produkt har en heltäckande yta och måste användas med en full-face packning som täcker hela tätningsytan och har bulthål. Spirallindade packningar med inre och yttre ringar eller förstärkta grafitpackningar rekommenderas. Det är strängt förbjudet att skruva fast en helfläns direkt till en upphöjd fläns.
2. Bultförspänning:Med den dubbelkoniska bulthålsdesignen rekommenderas en hydraulisk momentnyckel för trestegs korsmönsterförspänning enligt ASME PCC-1 standard. Målförspänningen beräknas baserat på tryckklassificering och bultspecifikationer, vanligtvis 50-70 % av bultens sträckgräns.
3. Regelbunden inspektion:Kontrollera färgförändringen på tätningsytan (nano-zirkoniumoxidskikt) var sjätte månad. Om missfärgning observeras, schemalägg utbyte omedelbart. Använd samtidigt en momentnyckel för att punktkontrollera kvarvarande bultförspänning; om dämpningen överstiger 10 % krävs efterdragning.
4. Byte:Eftersom flänsen är lättare än traditionella produkter och de dubbelkoniska bulthålen underlättar inriktningen, är en enkel bytestid endast 2,5 timmar (traditionella flänsar tar 8 timmar). Vid byte bör även packning och bultar/muttrar bytas ut samtidigt.

Applikationsfält

Med sin bärförmåga för ultrahögt tryck och extrema miljöanpassningsförmåga används platta flänsar av stål i stor utsträckning i följande scenarier:

● Rörledning för pump för spräckning av skiffergas:Sprickningsdriftstrycken når vanligtvis 35-70 MPa, och tryckpulseringen är allvarlig. Denna produkt har en cyklisk utmattningslivslängd på 20 000 cykler (vid 35 MPa), vilket väl överstiger de tusentals tryckcykler som krävs under en enda sprickfas i en skiffergasbrunnsplats.
● Utrustning för brunnshuvud för djuphavsborrplattform:På 5 000 m vattendjup är det yttre hydrostatiska trycket cirka 50 MPa, medan det internt också måste tåla olje- och gastryck. Korrosionsbeständigheten på 0,03 mm/år motsvarande korrosionshastighet över 30 år säkerställer att flänsen inte behöver bytas ut under hela dess livslängd.
● Ultradjupt vattenutblåsningsskydd:BOP-kontrolllinjer har extremt höga krav på tätningssäkerhet; läckagehastigheten på ≤10⁻⁵ mbar·L/s uppfyller minimikraven för läckage i API 16A-standarden för utblåsningsskyddstaplar.
● Polar lågtemperatur naturgasöverföring:Slagseghet på 89J vid -70°C överstiger vida kraven på seghet vid låg temperatur för rörledningskonstruktion i polcirkeln (vanligtvis ≥27J).
● Offshore oljefält julgranssystem:Uppfyller de ytterligare testkraven för gasmediumflänsar med ultrahögt tryck i API 6A PSL 3G-specifikationen.

Certifiering och kvalitetssäkring

Produkten har godkänts API 6A PSL 3G-certifiering. API 6A är kärnspecifikationen för brunnshuvudutrustning och julgranar i olje- och gasindustrin, tillämplig på 14 kategorier av utrustning inklusive ventiler, flänsar och hängare. Produktspecifikationsnivåerna ökar från PSL 1 till PSL 4, med PSL 3G som en ytterligare nivå som lägger till pneumatiska testkrav utöver PSL 3, tillämpliga på scenarier med ultrahögt tryck med risker för gasmedium.

Longans interna fabrik implementerar kvalitetskontroll av hela processen från inkommande råmaterialinspektion till färdig produkt utgående. Varje fläns levereras med spårbara materialcertifikat, värmebehandlingskurvor, dimensionsinspektionsrapporter och hydrostatiska/pneumatiska testrapporter. Internationella köpare kan kontrollera produktionsframsteg och testdata online med hjälp av ordernumret.

Anpassning och leverans

Longan ligger på Mingzhu Road 620, Yongxing Street, Longwan District, Wenzhou City, Zhejiang-provinsen. Genom att utnyttja den högkvalitativa råvaruförsörjningen av rostfritt stål från Tsingshan Holding Group, i kombination med sin egen starka smides-, värmebehandlings- och bearbetningskapacitet, har det bildat ett komplett produktionssystem. Företaget stöder följande anpassningsalternativ:

● Storleksanpassning:Ej standardmått, speciella tryckklasser.
● Privat märkning:Lasermärkning, förpackningsdesign.
● Bulkproduktion:Flexibel minsta beställningskvantitet.

Internationella köpare kan skicka tekniska krav till säljteamet för att få gratisprover (fraktavgifter tillkommer) och professionell urvalsrådgivning från tillverkningsteamet. För kunder som samarbetar för första gången tillhandahåller Longan tredjeparts inspektionsbyråer som bevittnar testtjänster för att verifiera att produktens prestanda uppfyller kraven innan leveransen ordnas.

FAQ

F: Vilken produktspecifikationsnivå tillhör produkten i API 6A-standarden?
S: Denna produkt har godkänts API 6A PSL 3G-certifiering. API 6A delar upp produktspecifikationsnivåer i PSL 1, PSL 2, PSL 3, PSL 3G och PSL 4. PSL 3G kräver att produkten uppfyller alla krav i PSL 3 och klarar ytterligare pneumatiska tester (vanligtvis 1,5 gånger nominellt tryck), samt kräver strängare testning av oförstörande egenskaper och material. Denna nivå är speciellt utformad för scenarier med ultrahögt tryck med risk för gasläckage.

F: Vilka är installationskraven för produkten?
S: Följande punkter bör noteras under installationen: Först måste en helpackning användas som täcker hela tätningsytan och har bulthål. För det andra får en helfläns inte vara direkt bultad till en upphöjd fläns; om systemet har upphöjda flänsar måste de bytas ut mot helflänsar eller adapterpackningar som används. För det tredje bör vridmomentet appliceras enligt ASME B16.5-standarder, med hjälp av den dubbelkoniska bulthålsdesignen med en momentnyckel i ett tvärmönster, stegvis enhetlig förspänning. Bultarna ska dras åt igen efter 24 timmars första drift.

F: Hur är korrosionsbeständigheten hos platta stålflänsar?
S: I en 5 000 m djuphavsmiljö, enligt ASTM G111-97 standardtestning, är den 30-åriga ekvivalenta korrosionshastigheten endast 0,03 mm/år. Baserat på denna beräkning överstiger inte korrosionsdjupet efter 50 års djuphavstjänst 0,05 mm, vilket är mycket mindre än flänsens konstruktionsmässiga korrosionstillåtelse (vanligtvis 3 mm). Denna prestanda tillskrivs det täta ytskiktet av det gradienthärda kolstålet och valfria ytkorrosionsbeläggningar (som varmförzinkning, epoxibeläggning).

F: Vad är leveransprocessen för Longans produkt?
S: Longan är beläget i Longwan, Wenzhou, och utnyttjar Tsingshan Holding Groups fördelar med råvaror och sin egen smides- och bearbetningskapacitet för att bilda ett komplett produktionssystem. Produkter i standardstorlek finns i lager och kan skickas inom 3 arbetsdagar; anpassade produkter har en ledtid på vanligtvis 15-30 dagar beroende på komplexitet. Internationella köpare kan skicka storlekskrav till sales@longanflanges.com för att få gratisprover (provavgift återbetalas) och professionell rådgivning från tillverkningsteamet. Företaget stöder storleksanpassning, privat märkning och bulkproduktion, vilket hjälper köpare att minska upphandlingsrisker och totala kostnader.

F: Hur kan produktens faktiska prestandadata verifieras?
S: Longan välkomnar kunder eller tredje parts inspektionsbyråer att bevittna prestandatester på fabriken. Fabriken är utrustad med en 3000-tons trycktestmaskin, en cyklisk utmattningstestbänk, en -80°C lågtemperaturslagprovare och en djuphavs- högtryckskorrosionssimuleringskammare. Kunder kan begära sprängtryckstester, cykliska utmattningstester eller extrema miljötester på prover; testrapporter utfärdas av ett internt laboratorium med CNAS-kvalifikationer.
