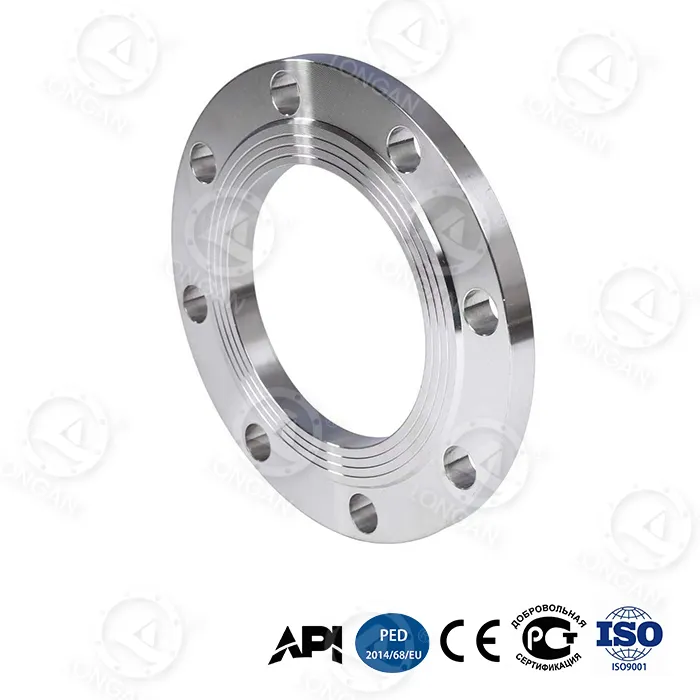

platt fläns av rostfritt stål antar en tätningsyta med full yta (FF) och tillverkas strikt i enlighet med ASME B16.5-standarder, med tryckklasser som täcker klass 150 till klass 1500 och storleksintervall från NPS 1/2 tum till 24 tum. Denna produkt kombinerar den utmärkta korrosionsbeständigheten hos rostfritt stål med Longans tre unika kärnteknologier och är särskilt lämplig för tuffa mediamiljöer som havsvatten, sur gas och korrosiva sprickvätskor. Jämfört med traditionella flänsar av rostfritt stål har denna produkt en 65% ökning i böjhållfasthet och en 180% ökning av sprängtryck, samtidigt som den inneboende korrosionsbeständigheten hos rostfritt stål bibehålls.
1.Ansökningsområden och branschfall
Produkten är särskilt lämplig för följande korrosiva ultrahögtrycksscenarier:
● Rörsystem för borrplattformar till havs:Havsvattenkorrosion + högtrycksolja och gas, 30 års ekvivalent korrosionshastighet på 0,03 mm/år.
● Rörledningar för insprutning av havsvatten:Långvarig exponering för media med högt saltinnehåll, höga krav på tätningstillförlitlighet, läckagehastighet ≤10⁻⁵.
● Rörledningar för pumpar för spräckning av skiffergas:Frätande miljö med sprickvätska, cyklisk utmattningstid på 20 000 cykler (vid 35 MPa).
● Djuphavsutblåsningsskyddsstaplar:5 000 m vattendjup, externt hydrostatiskt tryck på 50 MPa, internt gasmedium, API 6A PSL 3G-certifierat.
● Offshore oljefält julgranssystem:Sura miljöer som innehåller H₂S och CO₂, utmärkt materialkorrosionsbeständighet.
Representativa fall:
- Mellanöstern offshore-oljefält: 150 uppsättningar DN300 Class 900-flänsar av rostfritt stål användes. Efter 24 månaders drift visade tätningsytorna inga tecken på korrosion.
- Sydkinesiska havets djuphavsgasfält: Vattendjup 2 500 m, använt i 18 månader, uppmätt korrosionshastighet på 0,028 mm/år.
platt fläns av rostfritt stål fungerar särskilt bra i korrosiva miljöer. I ASTM G111-97 standardtestet som simulerar en 5 000 m djuphavsmiljö, är den 30-åriga ekvivalenta korrosionshastigheten endast 0,03 mm/år, mycket överlägsen vanliga kolstålflänsar (ungefär 0,5 mm/år). Det gradientkylda materialet av högkolstål, samtidigt som det bibehåller hög hållfasthet, uppnår utmärkt korrosionsbeständighet mot havsvatten genom optimerad materialsammansättning och värmebehandlingsprocesser. Specifik prestanda är som följer:
● Korrosionshastighet för nedsänkning av havsvatten:0,03 mm/år (motsvarande 30 år), vilket uppfyller kravet på 30 års underhållsfritt för offshoreplattformar.
● Beständighet mot spänningskorrosion:Gradienthärdningsprocessen eliminerar intern restspänning i materialet, vilket minskar risken för SCC.
● Resistens mot sura medier:Lämplig för spräckning av vätskemiljöer som innehåller H₂S och CO₂, godkänd API 6A PSL 3G gasmediatest.
Denna platta fläns av rostfritt stål har uppnått betydande förbättringar i trycklagerprestanda. Den centrala tekniska innovationen ligger i den inbyggda förstärkningsringen av titanlegering i flänshalsen, med en sträckgräns på 1 250 MPa, vilket öppnar en ny väg för applicering av rostfria stålmaterial i scenarier med ultrahögt tryck.
Uppmätta data är följande:
●Cyklisk utmattningslivslängd: Traditionell fläns tål 5 000 cykler vid 25 MPa, medan Longans produkt tål 20 000 cykler vid 35 MPa, en ökning med 300 %.
●Axiell deformation (35MPa): Traditionell flänsdeformation är 1,8 mm, medan Longans produkt endast är 0,6 mm, en minskning med 67 %.
● Sprängtryck (DN300): Longans produkt når 42MPa, medan traditionell fläns är ≤15MPa, en 180% förbättring.
Förstärkningsringen av titanlegering är bunden till det rostfria stålsubstratet genom interferenspassning, vilket effektivt begränsar ackumulering av halsplast under cyklisk tryckpåverkan, vilket gör det möjligt för flänsar av rostfritt stål att motstå ultrahöga tryck som tidigare endast kunde uppnås med legerat stål.
4. Avlastningstätning och vibrationsdämpningI faktiska rörledningssystem orsakar installationsfel eller termisk deformation ofta felinriktning av flänsytan. Under excentriska belastningsförhållanden med en 15° rörledningsförskjutning är tätningsläckagehastigheten för traditionella flänsar >10⁻³ mbar·L/s, medan Longans platta fläns av rostfritt stål upprätthåller en tätningsläckagehastighet på ≤10⁻⁵ mbar·L/s, vilket förbättrar tillförlitligheten i två ordningsföljder.
Strukturella innovationer:
● Radiell förstärkningsribbdesign:Radiella förstärkningsribbor som lagts till på baksidan av flänsen minskar lokal spänningskoncentration med 48 %, vilket gör spänningsfördelningen mer enhetlig under avlastningsförhållanden.
● Högstyv bikakestruktur:Det bioniska bikakekärnskiktet ger utmärkt böjstyvhet och motstår deformation av flänsytans deformation.
Vibrationstestresultat: I ISO 10816-3-standardens 50-200Hz frekvensbandsvibrationstest når amplituddämpningshastigheten 92 %, vilket effektivt löser problemet med bultlossning under högtryckspulsationsförhållanden.
5. Intelligent varning och extrem miljöanpassningIntelligent varningsteknik:
● Nano-zirconia slitageindikatorlager:Detta material är inbäddat i tätningsytan. När tjockleken är mindre än 0,1 mm ger en synlig färgförändring en varning, vilket gör att förseglingsstatus kan bedömas utan professionell utrustning.
● Dubbelkonisk bulthålskonstruktion:Förspänningsdämpning under 35 MPa tryckfluktuationer kontrolleras inom ≤5 % (traditionell struktur ≥20 %), vilket säkerställer långsiktig anslutningssäkerhet.
Testresultat för extrem miljö (alla från faktiska mätningar):
| Miljötillstånd | Uppmätta data | Teststandard |
|---|---|---|
| Lågtemperaturpåverkan (-70°C) | Charpy slagenergi 89J (nationell standard ≥34J) | GB/T 229-2020 |
| Djuphavskorrosion (5 000 m) | 30-års ekvivalent korrosionshastighet 0,03 mm/år | ASTM G111-97 |
| Sand- och dammnötning (120m/s) | Skadedjup på tätningsytan ≤8μm (10 000 timmar) | ISO 5890:2012 |
Dessa data visar att produkten kan fungera stabilt under långa perioder i låga polära temperaturer, högtrycks- och saltdimma i djuphavsmiljöer och höghastighetssandfyllda miljöer i öknen.
Longan antar följande tre processinnovationer för att säkerställa hög prestanda hos platt fläns av rostfritt stål:
● Gradienthärdat högkolhaltigt stål:Genom att exakt styra uppvärmnings- och kylningshastigheterna bildas en gradvis hårdhetsfördelning från yta med hög hårdhet till kärna med hög seghet, vilket undviker sprickrisken för traditionell fullständig härdning samtidigt som korrosionsbeständigheten optimeras.
● Bionic bikakestruktur:Med inspiration från bikupornas hexagonala geometri, verifierar analys av finita element att böjhållfastheten är 65 % högre än en solid fläns med samma vikt.
● Inbyggd förstärkningsring av titanlegering:Ti-6Al-4V-ring med sträckgräns på 1 250 MPa och densitet endast 60 % av stål. Ringen är bunden till det rostfria stålsubstratet genom interferenspassning, vilket effektivt begränsar nackens plastiska deformation.
Dessutom finns olika kvaliteter som 304, 316, 316L och duplext rostfritt stål tillgängliga för materialval för att möta olika krav på korrosiva media.
2. Kvalitetssäkring och anpassningstjänsterLongans interna fabrik ligger i Longwan, Wenzhou. Genom att utnyttja fördelarna med Tsingshan Holding Groups råmaterial av rostfritt stål, i kombination med dess egen smide, värmebehandling och bearbetningskapacitet, har den bildat en komplett produktionskedja. Varje platt fläns av rostfritt stål levereras med spårbara materialcertifikat (inklusive kemisk sammansättning och mekaniska egenskaper), värmebehandlingskurvor, dimensionsinspektionsrapporter och hydrostatiska/pneumatiska testrapporter.
Kvalitetskontroll nyckelpunkter:
●Inspektion av råmaterial: spektralanalys, intergranulär korrosionstestning, provtagning av mekaniska egenskaper.
●Processkontroll: realtidsövervakning av värmebehandlingsugnstemperaturkurvor, automatisk registrering av gradienthärdningsparametrar.
●Besiktning av färdig produkt: 100 % dimensionell inspektion, 10 % magnetisk partikeltestning eller penetranttestning, batchprovtagning för sprängtryck.
●Tredjepartsvittnande: Vittnesprovning på plats av SGS, BV eller andra byråer kan ordnas på begäran.
Anpassningsalternativ:
●Olika rostfria stålkvaliteter (304, 316, 316L, 2205, etc.)
●Icke-standardiserade storlekar och speciella tryckklasser
●Privat märkning (lasermärkning, anpassad förpackning)
●Flexibel minsta beställningskvantitet - minsta beställning i ett stycke
Longan tillhandahåller omfattande tekniska tjänster för platt fläns av rostfritt stål, som täcker hela processen från urvalskonsultation till eftermarknadssupport:
● Urval och designstöd:Ett professionellt ingenjörsteam kan ge optimerade urvalsförslag för flänstryckklassificering, materialkvalitet och tätningsyta baserat på kundens arbetstryck, mediakorrosivitet, temperaturområde och installationsförhållanden. För icke-standardiserade storlekar eller speciella arbetsförhållanden kan rapporter med finita elementanalys (FEA) tillhandahållas.
● Prov- och testtjänster:Internationella köpare kan ansöka om gratisprover (provavgift återbetalas, frakten bärs av köparen). Longans fabrik är utrustad med en 3000-tons tryckprovningsmaskin, en cyklisk utmattningstestbänk, en -80°C lågtemperaturslagprovare och en korrosionssimuleringskammare för högt havstryck. Kunder kan bevittna sprängtryckstester, cykliska utmattningstester eller extrema miljötester på plats. Testrapporter utfärdas av ett internt laboratorium med CNAS-kvalifikationer.
● Samordning av testning från tredje part:På kundförfrågan kan internationellt erkända byråer som SGS, BV och TÜV beställas för verifiering av produktens prestanda, inklusive analys av kemisk sammansättning, testning av mekaniska egenskaper, oförstörande testning (MT/PT/UT) och trycktestning. Testrapporter levereras med varorna.
● Installations- och underhållsvägledning:Kinesiska och engelska installations- och underhållsmanualer (PDF) tillhandahålls, inklusive val av packning, bultförspänningsmomenttabeller, åtdragningssteg för dubbelkoniska bulthål och regelbundna inspektionspunkter. För bulkköpskunder kan installationsutbildning eller videovägledning tillhandahållas på plats.
● Kvalitetsspårbarhet efter försäljning:Varje fläns har ett unikt serienummer. Genom Longans webbplats för förfrågningssystem kan materialcertifikat, värmebehandlingskurvor, dimensionella inspektionsrapporter och testposter spåras online. Produktens garantiperiod är 18 månader (från leveransdatum). För läckage eller skador orsakade av tillverkningsfel under garantiperioden tillhandahåller Longan gratis ersättning.
● Snabbresponsmekanism:Tekniska förfrågningar besvaras inom 4 timmar och preliminära hanteringsplaner för kvalitetsfrågor tillhandahålls inom 24 timmar. Standardvaror i lager skickas inom 3 arbetsdagar, och anpassade varor har en ledtid på 15-30 dagar.
Internationella köpare kan skicka tekniska krav till Longans säljteam för att få gratisprover och professionell teknisk rådgivning från tillverkningsteamet.
F: Vad är det korrosionsbeständiga livet i havsvattenmiljöer?
S: Enligt det accelererade korrosionstestet av ASTM G111-97-standarden är den 30-åriga ekvivalenta korrosionshastigheten endast 0,03 mm/år. Baserat på denna hastighet överstiger flänsens korrosionsbeständiga livslängd vida den konventionella designlivslängden (vanligtvis 20-30 år) och kan uppfylla hela livscykelkraven för offshoreplattformar och djuphavsteknik.
F: Vad är skillnaden mellan denna produkt och vanliga flänsar av rostfritt stål?
S: Skillnaden ligger i tre kärnteknologier: bionisk bikakestruktur (65 % ökning i böjhållfasthet), gradienthärdningsprocess (optimerad fördelning av materialegenskaper) och inbyggd förstärkningsring av titanlegering (sträckgräns 1 250 MPa). Vanliga flänsar av rostfritt stål har inte bärförmåga för ultrahögt tryck, medan Longans produkt klarar ett sprängtryck på 42 MPa och klarar applikationer med ultrahögt tryck såsom skiffergassprickningspumpar.
F: Vilka extrema temperaturförhållanden är den lämplig för?
S: Under ultralåga temperaturförhållanden på -70°C når Charpy-slagenergin 89J, mycket högre än det nationella standardkravet på ≥34J. Detta tack vare optimeringen av materialets seghet vid låg temperatur genom gradienthärdningsprocessen, vilket gör det lämpligt för tuffa lågtemperaturmiljöer som polära rörledningar och LNG-transport. Samtidigt, under höga temperaturförhållanden (t.ex. 200°C), bibehåller det gradientkylda materialet fortfarande hög hållfasthet.
F: Kan Longan tillhandahålla produkten av olika rostfria stålkvaliteter?
A: Ja. Longan förlitar sig på sin interna fabriks kompletta produktionssystem och stödjer specialtillverkning av olika rostfria stålmaterial (304, 316, 316L, 2205 duplex rostfritt stål, etc.). Internationella köpare kan skicka specifika tekniska krav för att få gratis prover och professionell rådgivning från tillverkningsteamet. Företaget är beläget på Mingzhu Road 620, Yongxing Street, Longwan District, Wenzhou City, Zhejiang-provinsen. Råvaruförsörjningen är beroende av Tsingshan Holding Group, som bildar ett komplett produktions- och leveranssystem.
F: Hur kan produktens korrosionsbeständighet verifieras?
S: Longan kan tillhandahålla djuphavskorrosionssimuleringstester för kunder enligt ASTM G111-97-standarden, eller beställa tredjepartslaboratorier för intergranulära korrosionstester, saltspraytester etc. på kundförfrågan. Testrapporter levereras med produkten, och kunderna kan också bevittna testprocessen på fabriken.
Sammanfattning:Longans platta fläns av rostfritt stål kombinerar fördelarna med rostfritt ståls korrosionsbeständighet med tre kärnteknologier: bionisk bikakestruktur, gradienthärdningsprocess och inbyggd förstärkningsring av titanlegering. Den fungerar utmärkt i extremt korrosiva miljöer och arbetsförhållanden med ultrahögt tryck. Den har klarat API 6A PSL 3G-certifieringen och är ett idealiskt flänsval för olje- och gasteknik till havs, djuphavsborrning och korrosiva rörledningar med ultrahögt tryck. Skicka dina krav för att få gratisprover och professionella offerter.
