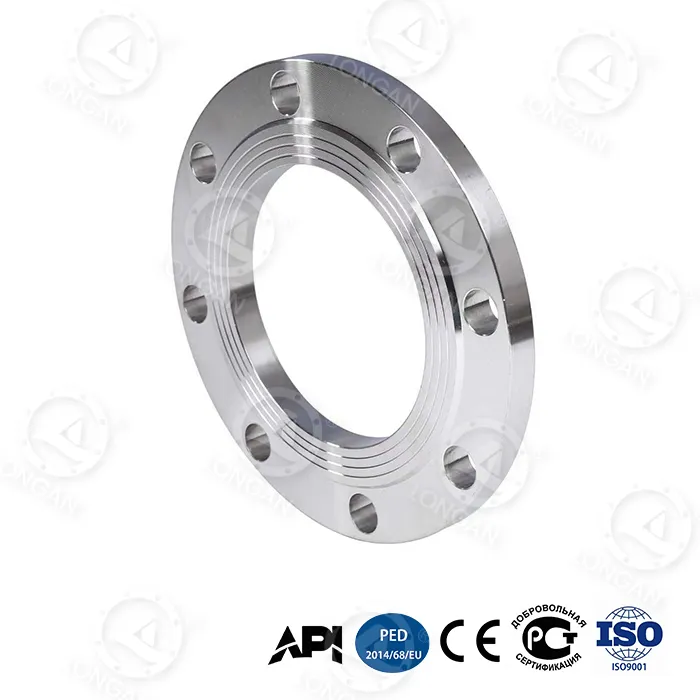

sme b16.5 platt fläns

Konventionella flänsar tillverkade med ASME B16.5 dimensioner har vanligtvis ett sprängtryck som inte överstiger 15 MPa. Longans sme b16.5 plana fläns, samtidigt som den bibehåller standard klass 150–2500 monteringsgränssnitt och tätningsyta, uppnår högre trycklager genom intern strukturell optimering: bioniskt bikakegaller (böjstyvhet ökad med 65 %), gradienthärdat högkolstål (Jeffekt vid a089C) och -7°C. halsinbäddad förstärkningsring av titanlegering (utbyte 1 250 MPa). Det uppmätta DN300 sprängtrycket når 42MPa. Alla produkter är under full processkvalitetskontroll på Longans interna fabrik och har erhållit API 6A PSL 3G-certifiering.

Produkttyp och tillämpning

sme b16.5 flat face fläns är en full-face (FF) tätningsyta fläns tillverkad enligt ASME B16.5 standard. Den används i rörsystem som kräver fullkontaktspackningsanslutningar och är lämplig för lågtrycksrörledningar med stor diameter, gjutjärnsflänsanslutningar och applikationer som kräver jämn packningsfördelning. Genom interna förstärkningsstrukturer kan denna produkt även användas i scenarier med ultrahögt tryck (som skiffergassprickningspumputlopp och djuphavsborrningsutrustning), samtidigt som standardgränssnittsdimensioner bibehålls för utbytbarhet med konventionella flänsar i befintliga rörledningar.

Kärnförsäljningsargument

1. Standardgränssnitt, högre trycklager:Överensstämmer med ASME B16.5 monteringsmått, uppmätt DN300 sprängtryck 42MPa, högre än konventionella standardflänsar (≤15MPa).
2. 65 % ökning i böjhållfasthet:Den bioniska bikakestrukturen förbättrar flänsstyvheten, lämplig för vibrerande eller grundsättningsmiljöer.
3. Visuell slitageindikering och förspänningshållning:Tätningsytan är inbäddad med ett nano-zirkoniumoxid-indikatorlager, som ändrar färg när tjockleken är mindre än 0,1 mm. Den dubbelkoniska bulthålskonstruktionen begränsar förspänningsdämpningen under 35 MPa tryckfluktuationer till ≤5 % (konventionell struktur ≥20 %).
4. Extrem miljöprestanda:-70°C slagenergi 89J; 5 000 m djuphavsekvivalent korrosionshastighet 0,03 mm/år; tätningsyta skada djup ≤8μm efter 120m/s sand- och dammnötning.
5. Kostnad för hela livscykeln:Totalkostnad för 30 år 6 200 USD (vanligt 18 500 USD); årlig underhållsfrekvens 0,7 gånger (konventionell 3,2 gånger); engångsersättningstid 2,5 timmar (vanligt 8 timmar).

Tekniska specifikationer

Punkt	Parameter
Standardbas	ASME B16.5 (mått, toleranser, tryck-temperaturklasser)
Typ av tätning	Helansikte (FF)
Tryckklass	Klass 150, 300, 400, 600, 900, 1500, 2500
Storleksintervall	NPS 1/2" till 24"
Material	Gradientsläckt kolstål (rostfritt stål anpassningsbart)
Inre förstärkning	Förstärkningsring av titanlegering (utbyte 1 250 MPa), radiella ribbor (spänningskoncentration minskad med 48 %)
DN300 sprängtryck	42MPa (konventionell ≤15MPa)
Cyklisk trötthet liv	20 000 cykler @ 35 MPa (vanliga 5 000 cykler @ 25 MPa)
Axiell deformation @35MPa	0,6 mm (konventionell 1,8 mm)
Tätningsläckagehastighet (15° felinställning)	≤10⁻⁵ mbar·L/s (konventionell >10⁻³)
Lågtemperaturpåverkan (-70°C)	89J (nationell standard ≥34J)
Djuphavskorrosion (5 000 m)	0,03 mm/år (motsvarande 30 år)
Sand- och dammnötning (120m/s)	Skadedjup på tätningsytan ≤8μm (10 000 timmar)
Hjälpfunktioner	Nano-zirconia slitageindikatorlager, dubbelkoniska bulthål

Certifiering och kvalitetssäkring

● API 6A PSL 3G:Tillämpbar för scenarier med ultrahögt tryck med gasmedia, kräver pneumatisk testning (1,5 gånger märktrycket) och strängare oförstörande testning och materialspårbarhet.
● Fabrikens kvalitetskontroll:Longans interna fabrik implementerar kvalitetsstyrning av hela processen från inkommande inspektion av råmaterial (spektralanalys, mekanisk provtagning) till färdig produkt utgående (100 % dimensionell inspektion, 10 % magnetisk partikeltestning, provtagning av batchsprängtryck).
● Spårbarhet:Varje fläns levereras med spårbara materialcertifikat, värmebehandlingskurvor, dimensionsinspektionsrapporter och hydrostatiska/pneumatiska testrapporter, tillgängliga online via serienummer.

Differentieringshöjdpunkter

Jämfört med andra ASME B16.5 full-face flänsar på marknaden, Longans sme b16.5 flat face fläns har:

●Uppnår högre sprängtryck (42MPa) inom standardmått utan att öka flänstjockleken eller ändra bulthålslayout.
●Integrerar titanlegeringshalsförstärkningsring och gradienthärdningsprocess, balanserar belastningskapacitet och seghet vid låg temperatur.
●Tätningsyta inbäddad med slitageindikatorlager för visuell inspektion av tätningens skick.
●Bibehåller tätningsläckage ≤10⁻⁵ mbar·L/s under 15° felinställningsförhållanden.

Anpassning och process

Anpassningsalternativ:

●Icke-standardiserade storlekar och speciella tryckklasser (ritningar eller tekniska krav krävs)
●Olika material: 304/316L rostfritt stål, duplex rostfritt stål, etc.
●Privat märkning: lasermärkning, anpassad förpackning

Kärnprocessflöde:

1.Smide: precisionsformsmidning med högkvalitativa råvaror från Tsingshan Holding Group.
2.Gradienthärdning: kontrollerad kylning för att bilda yta med hög hårdhet och kärna med hög seghet.
3.Bearbetning av bikakestruktur: CNC-bearbetning av inre hexagonala galler.
4.Presspassning av titanring: interferenspassning för att säkerställa ingen relativ rörelse mellan ring och basmaterial.
5.Ytbehandling: CNC-svarvning, ytjämnhet Ra ≤3,2μm.
6.Fullständig inspektion och testning: dimensionell, magnetisk partikel, hydrostatisk/pneumatisk, sprängprovtagning.

Prov- och teststöd

● Gratis prover:Internationella köpare kan ansöka om ett gratis prov (provavgift återbetalas, frakt betalas av köparen) för installationstestning och prestandaverifiering.
● Bevittnade tester på plats:Fabriken är utrustad med en 3000-tons tryckprovningsmaskin, cyklisk utmattningstestbänk, -80°C lågtemperaturslagprovare och djuphavskorrosionssimuleringskammare. Kunder kan bevittna sprängningar, trötthet eller extrema miljötester på plats.
● Tredjepartstestning:SGS, BV, TÜV kan beställas för kemisk sammansättning, mekaniska egenskaper, oförstörande provning och tryckprovning; rapporter levereras med varorna.
● Garantiperiod:18 månader (från leveransdatum), gratis ersättning för tillverkningsfel.

Prestandajämförelse: Standardkrav vs Longan mätt

Punkt	ASME B16.5 standardkrav / konventionell fläns	Longan sme b16.5 platt fläns	Jämförelse
DN300 sprängtryck	≤15 MPa	42 MPa	Högre än konventionellt
Cyklisk trötthet liv	5 000 cykler @25 MPa	20 000 cykler @35 MPa	Längre liv
Axiell deformation @35MPa	1,8 mm	0,6 mm	Mindre deformation
15° felinställning läckagehastighet	>10⁻3 mbar·L/s	≤10⁻⁵ mbar·L/s	Lägre läckage
-70°C slagenergi	≥34J (nationell standard)	89J	Högre seghet
30 års djuphavskorrosionshastighet	ca. 0,5 mm/år (kolstål)	0,03 mm/år	Långsammare korrosion

Försiktighetsåtgärder vid installation

sme b16.5 platt fläns har en tätningsyta med full yta. Korrekt installation är avgörande för att säkerställa tätningsprestanda. Observera följande punkter:

1. Val av packning:Måste använda en helpackning som täcker hela flänsens tätningsyta och har bulthål. Använd inte upphöjda ansiktspackningar eller vanliga RF-packningar.
2. Flänsmatchning:Helsidiga flänsar får inte bultas direkt till upphöjda flänsar. Om rörledningen innehåller upphöjda flänsar måste de ersättas med helflänsar eller adaptrar.
3. Bultåtdragning:Med dubbelkonisk bulthålskonstruktion rekommenderas en hydraulisk momentnyckel för likformig förspänning i tre steg. Målförspänningen beräknas baserat på tryckklass och bultspecifikationer; se ASME PCC-1-standarden eller rådfråga Longans tekniska team.
4. Förladdningssekvens:Dra åt alla bultar i förväg till 30 % av målmomentet, sedan till 70 % och slutligen till 100 %. Dra åt igen efter 24 timmars drift.
5. Tätande ansiktsskydd:Inspektera tätningsytan för repor eller främmande föremål före installation. Slitindikatorskiktet av nanozirkoniumoxid är ett tunt inbäddat skikt; Rengör inte med metallskrapor under installationen.
6. Bolthålsjustering:Den dubbelkoniska håldesignen underlättar självinriktningen, men innan installation bekräfta att bulthålen på båda flänsarna är inriktade med en avvikelse på 1 mm.
7. Röruppriktning:Även om helsidiga flänsar har viss tolerans för felinriktning, rekommenderas det att kontrollera rörinriktningsfelet inom 2 mm/m för att säkerställa tätningens livslängd.

FAQ

F: Vad är skillnaden från en konventionell ASME B16.5-fläns?
S: Båda har identiska dimensioner och gränssnitt och är direkt utbytbara. Longans produkt lägger till bikakestruktur, gradienthärdning och en titanlegeringsring internt, vilket uppnår ett uppmätt sprängtryck (42MPa) högre än standardkravet (≤15MPa).

F: Vilka tryckklasser är den lämplig för?
S: De yttre måtten överensstämmer med monteringsstorlekarna klass 150 till klass 2500, och det uppmätta sprängtrycket är högre än standardkraven för motsvarande klassificeringar. Lämplig för skiffergas och djuphavsprojekt som kräver en högre säkerhetsmarginal än standardflänsar.

F: Vad bör noteras under installationen?
S: Måste använda en full-face packning och får inte vara direkt bultad till en upphöjd frontfläns. Det rekommenderas att använda de dubbelkoniska bulthålen med en momentnyckel i ett korsmönster i tre steg, och efterdra efter 24 timmars drift. Se "Installationsföreskrifter" ovan för detaljerade steg.

F: Hur kan tryckprestanda verifieras?
S: Longan välkomnar kunder att bevittna sprängningar eller cykliska utmattningstest på fabriken. Testposter för varje batch behålls och kan efterfrågas med serienummer. Tredjepartstestning av SGS, BV etc. kan också ordnas.

Sammanfattning:Longans sme b16.5 platta fläns följer ASME B16.5 internationella standarddimensionssystem och använder bionisk bikakestruktur, gradienthärdningsprocess och inbyggd titanlegeringsförstärkningsring. Uppmätt DN300 sprängtryck 42MPa, -70°C slag 89J, 30-års djuphavskorrosionshastighet 0,03mm/år. Godkänd API 6A PSL 3G-certifiering, lämplig för utvinning av skiffergas, djuphavsborrning och rörledningssystem med ultrahögt tryck. Skicka dina krav för att få gratis prover och teknisk rådgivning.
