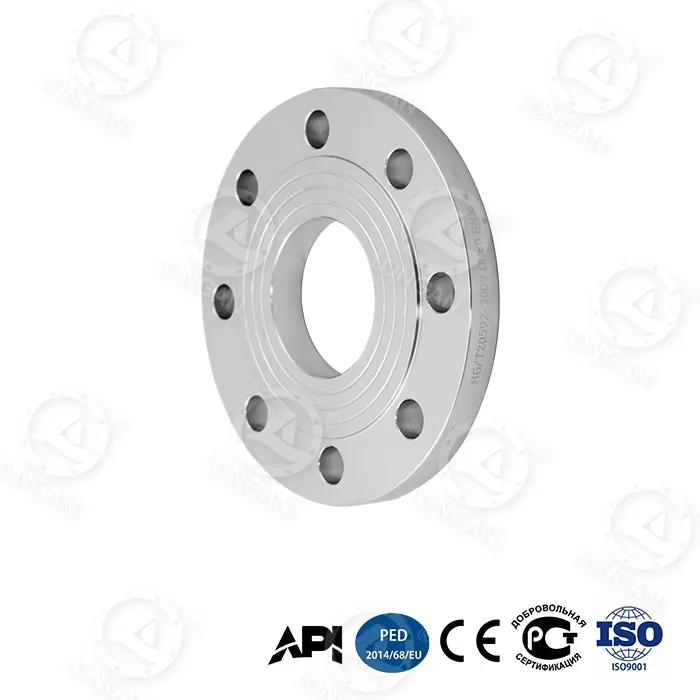

Platt svetsning Upphöjd fläns

Teknisk värde presentation

Parametrar Index

Ytjämnhet Ra ≤ 3,2μm (tätningsyta)

Viktbesparing av kolstålfläns 35 % lättare än halsfläns (DN300 jämförelse)

Utmattningslivslängd ＞10 000 tryckcykler (MSS SP-44)

Korrosionstillåten ≥3 mm (kemisk anpassad version)

Kärnfördelarna med produkten

1. Full systemkompatibilitet

Internationella standarder för flatsvetsningsflänsar med upphöjda ytor:

ASME B16.5 (amerikansk standard) | PN-serien (DIN) | JIS 10K/20K (japansk standard)

Diameterområde: DN15~DN600 (1/2"~24")

Sömlös ersättning för globala projekt

2. Installationseffektivitet

Förtunning av svetsfog: spårvinkel 37,5°±2,5° (VS 45° traditionell fläns)

Bulthålstolerans: ±1mm (ISO 5210)

Dockningshastigheten för pipeline ökade med 40 %

3. Tätningssäkerhet

Flatsvets upphöjd flänsbovhöjd: 3,2 mm (1/8 tum) standard (ASME B16.5)

Sannolikhet för tätningsfel: <0,01 % (med packningar av samma kvalitet)

Nollläckagegaranti under högtrycksförhållanden

4. Tryckbärande kapacitet

Klass 150: upp till 19,6 bar vid 38°C

Klass 300: upp till 51,1 bar vid 38°C

Lågtemperaturanpassningsförmåga: -196°C till +538°C (ASTM A105-material)

Täcker extrema förhållanden inom energi/kemisk industri
