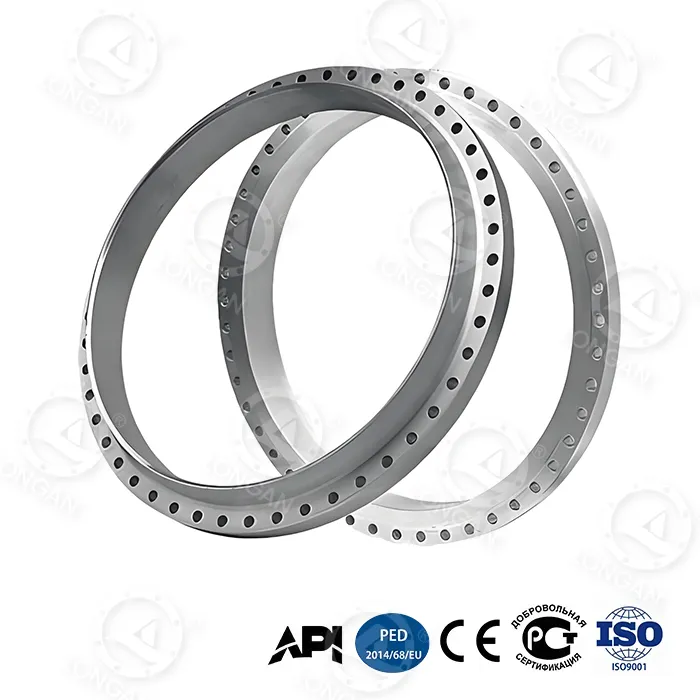

Stor storlek fläns

Produktfördelar Datapresentation

1. Högre tryckkapacitet

Stora flänsar har ett typiskt tryckområde på > 100 Bar till > 250 Bar eller högre, vilket är mer än fem gånger trycket för standardflänsar av samma kvalitet. Till exempel är det nominella trycket för klass 900-flänsar vid DN600 mycket högre än för klass 150-flänsar av samma storlek.

2. Avsevärt ökad väggtjocklek och strukturell styrka (Enhanced Structural Integrity):

Stora flänsar har högre konvexa ytor, tjockare flänshalsar och större bulthål, vilket ger starkare motstånd mot vibrationer och böjning.

Ta ASME B16.5 DN600, Class 150 vs Class 900 RF-fläns som ett exempel:

Flänstjocklek, Klass 900: ~ 152,4 mm, Klass 150: ~ 38,1 mm, Klass 900 tjocklek är cirka 4 gånger den för Klass 150.

Antal bultar Klass 900 har 24 M36-bultar, Klass 150 har endast 20 M24-bultar

Bultdiametern ökade med 50 %, bultkvantiteten ökade med 20 % och klämkraften ökade.

Klass 900 flänsbults cirkeldiameter ökade med ~114,3 mm jämfört med Class 150 flänsdiameter, vilket ger mer bultfördelningsutrymme.

3. Mycket stark tätningsprestanda

Större tätningsytas kontaktyta, långvarigt nollläckage under högt tryck och hög temperaturmiljö.

Högre bultar ger direkt högre packningsförseglingskraft.

Designläckagehastigheten för ringpackningen i stora flänsar krävs vanligtvis att vara mindre än 10^-6 std cm³/sek He, vilket kan uppnå lufttät tätning, vilket är mycket högre än kraven för vanliga flänsar för mjuka packningar.

4. Anpassade krav

Denna produkt kräver skräddarsydda krav för icke-standardiserade storlekar, material och beläggningar. Longan är specialiserad på detta.

Storleken är långt över standarden och kräver skräddarsydd bearbetning.

Vanligt använda korrosionsbeständiga legeringsmaterial: (som Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), sträckgränsen kan nå > 600 MPa eller mer.

Tjockleken på specialbeläggningar kan nå 250-500 μm, och tjockleken på foder är 3-6 mm, som också kan anpassas.

Slutligen vill jag betona att Longan är en kraftfull fabrik som specialiserat sig på tillverkning av skräddarsydda stora flänsar, som fullt ut kan uppfylla alla dina fantasier om denna produkt. Kom och kontakta oss, vi är alltid välkomna!
