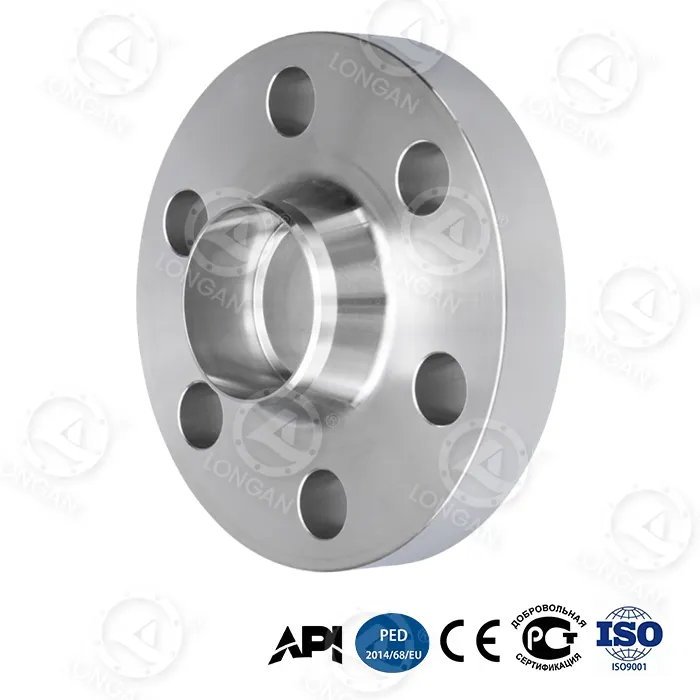

304 Halsstumsvetsfläns

Tekniska specifikationer

1. Materialcertifiering (ASTM A182 F304)

Element Standardvärde Funktion Testfall

Ni 8,0~11,0% Austenit Stabilitet 9,2%

C ≤0,08 % - 0,05 %

Cr 18,0~20,0% Oxidation Korrosionsskydd 18,8% (spektrometer)

2. Tryck-Temperatur

Temperatur (°C) Klass 150 (bar) Klass 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mekaniska egenskaper

Parameter 304 Flänsvärde Standard Bas

Innerdiametertolerans (NPS 12") ±0,25 mm ASME B16.5 Tabell5

Draghållfasthet 515 MPa ASTM A182

Sträckgräns 205 MPa ASTM A182

Bulthåls mittcirkelavvikelse ±0,8 mm MSS SP-44

Tillämpliga scenarier

Rekommenderade scenarier Tolerable media Förbjudna scenarier Alternativa lösningar

Lågtryckstryckluft Torr luft (daggpunkt <-40°C) Svavelhaltig fuktig luft Nickelpläterat kolstål

Livsmedelsutrustning Mejeriprodukter, juice (pH>4,5) Klorhaltiga desinfektionsmedel 316L fläns

Kommunal vattenförsörjning Färskvatten, dricksvatten Havsvatten/högt klorvatten (>50ppm Cl⁻) 316 fläns

VVS Varmvatten (<80°C), ånga Saltsyra/svavelsyra (pH<4) Hastelloy-legering

Varför välja 304 Neck Butt Welding Flange?

1. Lägre kostnad

Material Enhetspris (riktmärke) Livslängd Totalkostnad (10 år)

316 fläns 2,3x 15 år + 1,2x

304 Halsstumsvetsfläns 1,6x 10 år + 1,0x

Kolstålfläns 1,0x 2 år (Rostläckage) 2,8x

2. Strukturella designfördelar

Tätningsytornoggrannhet: RF-ytråheten hos 304-halssvetsfläns av rostfritt stål är 125-250 μin Ra, vilket säkerställer tillförlitligheten hos packningens tätning.

Avsmalnande halsövergång: Minska spänningskoncentrationsfaktorn med 40 % och förläng svetsutmattningslivslängden.

3. Grundläggande korrosionsbeständighet

Saltspraytest: Ingen rödrost under 500 timmar

Krom-nickel skyddsskikt: Cr-innehåll ≥18% bildar en passiveringsfilm för att motstå korrosion från vatten, ånga och svag syra (pH>4,5).

Beskrivning av begränsningar: Ej lämplig för miljöer som innehåller kloridjoner > 50 ppm (som havsvatten), och 316 behöver uppgraderas just nu.

FAQ

F1: Vad är kostnadsskillnaden med 316 fläns?

Svar: Priset på 304 Neck Butt Welding Flange är 30~35% lägre under samma specifikationer (på grund av skillnaden i nickel- och molybdenhalt). Om mediet inte innehåller kloridjoner/syror är det mer ekonomiskt att välja 304.

F2: Kan 304 användas för utomhusrör?

Svar: Vid låg luftfuktighet (<60%) RH) Den kan användas under lång tid i en saltfri miljö; rostskyddsbeläggning krävs i kust-/industriområden, annars kan gropbildning uppstå inom 2-3 år.
